Análisis de fatiga por corrosión del acero al carbono medio C45.

La fatiga por corrosión es un fenómeno complejo pero muy importante que puede afectar seriamente la integridad de los componentes de acero al carbono medio C45. En este artículo, realizaremos un análisis exhaustivo de este tipo de fatiga, explorando sus causas, mecanismos y consecuencias. Además, discutiremos las estrategias de mitigación y prevención que se pueden implementar para garantizar la durabilidad y confiabilidad de las estructuras de acero al carbono medio C45. Si estás interesado en conocer más sobre cómo proteger tus componentes de acero de este tipo de fatiga, ¡continúa leyendo!

Un proyecto final sobre “Análisis de fatiga por corrosión de acero al carbono medio C45” para examinar si el efecto de la corrosión afecta la vida a fatiga del material. Este documento de proyecto fue enviado a extrudesign.com por KESAVA SRIRAM.

ABSTRACTO

• Pruebas de fatiga por corrosión se llevó a cabo el Acero al carbono medio C45.
• Compruebe si el efecto corrosivo afecta la vida a fatiga del material.
• El análisis se llevó a cabo utilizando una máquina de ensayo de fatiga por corrosión. Tipo de viga de flexión giratoria donde la carga se aplica en el centro de la muestra.
• Las condiciones ambientales eran acuosas. agua de mar sintética y 3% de sodio cloruro Solución considerando el pH como variable principal.
• Los resultados mostraron que la vida a fatiga del material se redujo más en la condición de agua de mar sintética que en la solución de cloruro de sodio.
• Análisis SEM-EDX La deposición de fue evidente en la superficie de la muestra fracturada. cloro Esto conduce a la formación de grietas y a una propagación aún más rápida de las mismas.

Tema: Análisis de fatiga, corrosión en acero al carbono C45, análisis de fatiga por corrosión.

1. INTRODUCCIÓN

• Norma ASTM E742 ; La fatiga por corrosión se define como “efecto sinérgico de la fatiga y Al mismo tiempo, actúa un entorno agresivo, lo que conduce a un empeoramiento del comportamiento de fatiga.“.
• Craqueo ambiental
• partes mecanicas de Centrales nucleares, turbinas de vapor y de gas, Aviones, estructuras navales, tuberías y puentes, plataformas de perforación marinas, calderas, recipientes a presión.A menudo están expuestos a tensiones que cambian cíclicamente en entornos químicos agresivos.
• Debido al efecto sinérgico de la corrosión y la carga cíclica, las fallas ocurren en niveles de carga más bajos.
• A daño inicial (por ejemplo, defecto o nulidad) experiencias presentes en un componente daño acelerado lo que resulta en una tasa de crecimiento de grietas más rápida.
• Depende de cómo se aplique el ambiente corrosivo (pulverización o inmersión).

2. Ejemplo de fatiga por corrosión

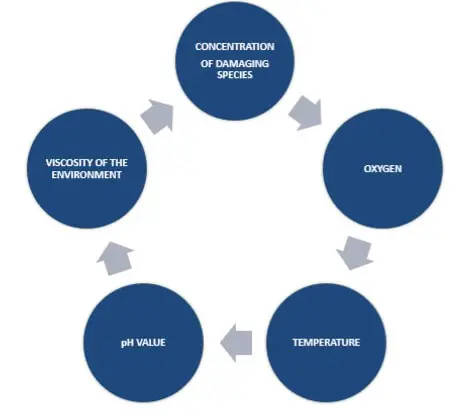

3. Variables ambientales que afectan la fatiga por corrosión.

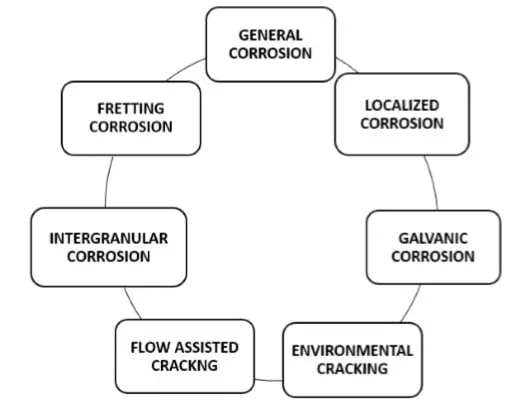

4. Formas de corrosión

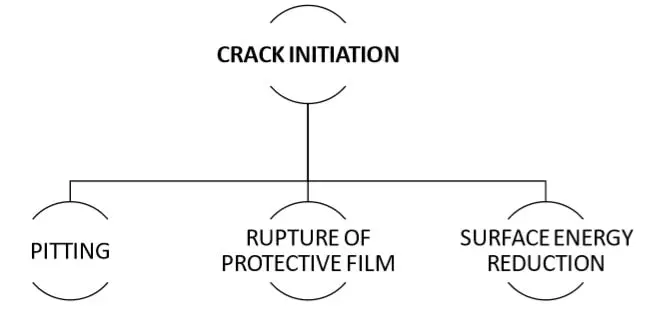

5. Influencia de la corrosión y la tensión alterna.

6. Identificación del problema

• Esto fue observado Cualquier material que haya sido probado para determinar su vida útil. El ambiente corrosivo se vio afectado. Corrosividad del agua Ambiente.
• El efecto corrosivo, que influye significativamente en el fallo, debe tenerse en cuenta a la hora de analizar el fallo del material.
• Este análisis también está limitado debido a la falta de disponibilidad de máquinas de prueba en los centros de pruebas locales.
• Por lo tanto, es necesario determinar la vida de fatiga por corrosión del material antes de usarlo en estructuras marinas, marinas y costa afuera y en la industria química.

7. Sistema propuesto

• El material se prueba con un Máquina de prueba de haz giratorio con una carga aplicada en el centro del tramo.
• En este proyecto, se seleccionan para su análisis materiales comunes utilizados como ejes, husillos, pernos y otras piezas de automoción.
• Si los materiales se utilizan bajo carga cíclica en estado acuoso, fatiga Fallar Tal vez acelerado.
• Esta condición acuosa puede deberse a esto. Fugas de tuberías, productos químicos. Abundancia en la industria Este requisito también se crea para construcciones marinas como plataformas, equipos de perforación, etc. agua de mar oceánica salpicando sobre ella Los metales utilizados en la construcción.

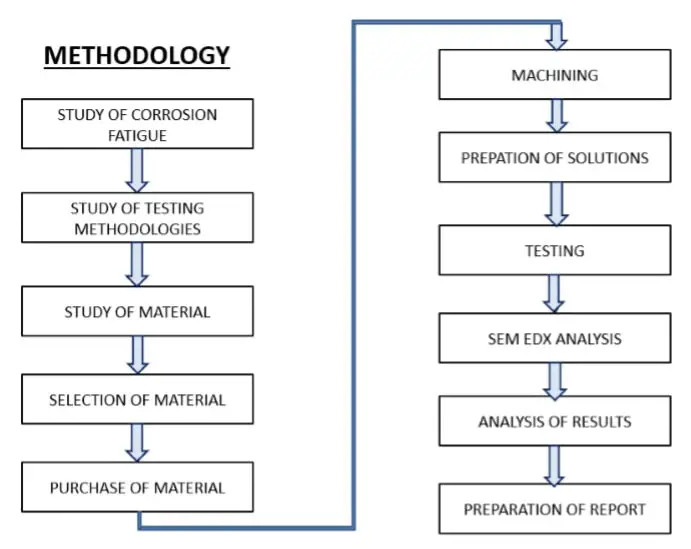

8. Metodología de prueba

• La máquina de fatiga por corrosión es una máquina de viga giratoria que aplica la carga al centro de la muestra mediante un colgador.
• Fue diseñado en base a Máquina de ensayo de fatiga tipo RR Moore y teniendo también en cuenta los costes de fabricación.

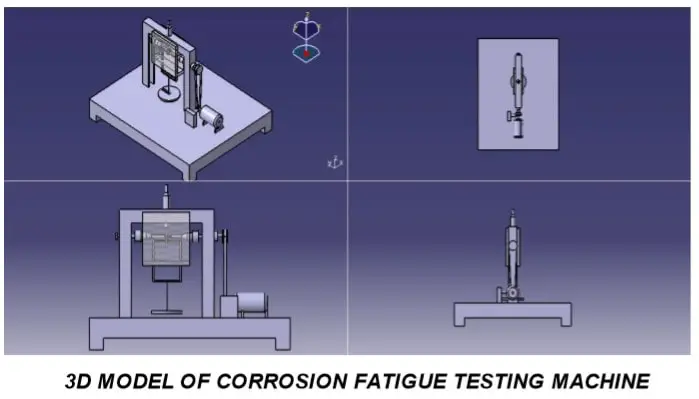

• El modelo 3D de la máquina se muestra en la siguiente figura.
• ASTMPRO1960-60

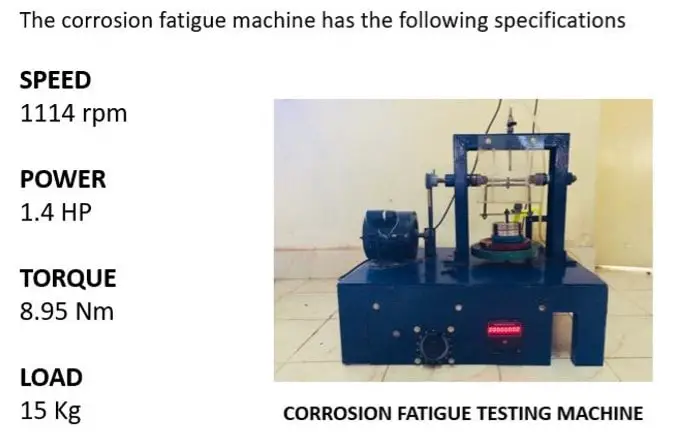

9. Especificaciones de la máquina

10. Diseño de muestra

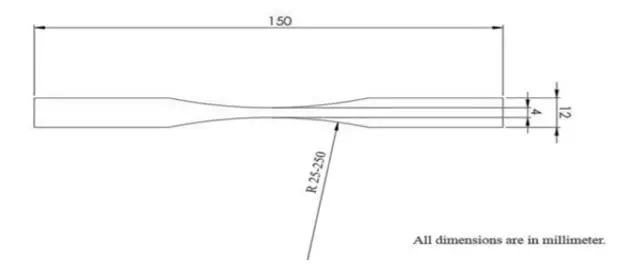

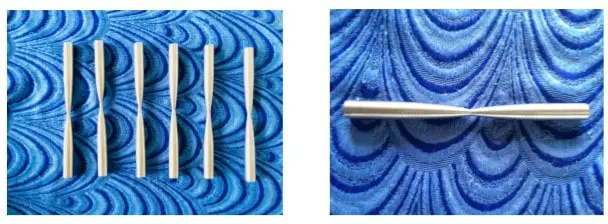

• La muestra es un diseño basado en la muestra utilizada para las pruebas del tipo de haz giratorio RR Moore.
• La parte central de la muestra debe estar ranurada con un radio de curvatura de 25 a 250 mm. La parte media de la muestra es de 4 mm y el diámetro exterior de la muestra sostenida por el mandril es de 12 mm.

11. Selección de materiales

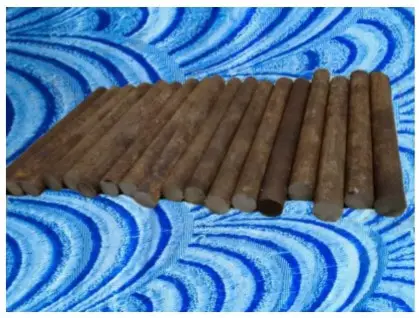

Acero al carbono medio C45

• Alta resistencia a la tracción y dureza.
• Aplicación: engranajes, ejes, pernos, etc.
• Ambiente corrosivo

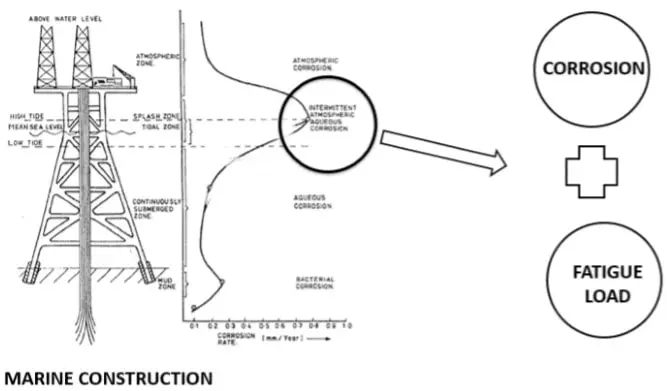

  • En aplicaciones marinas, se producen efectos corrosivos debido a las salpicaduras de agua de mar.
  • El flujo continuo de cualquier líquido (por ejemplo, productos químicos, aceites, grasas, etc.)

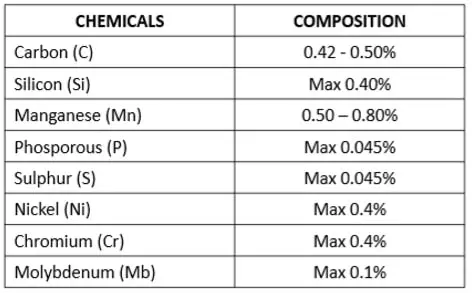

12. Composición química

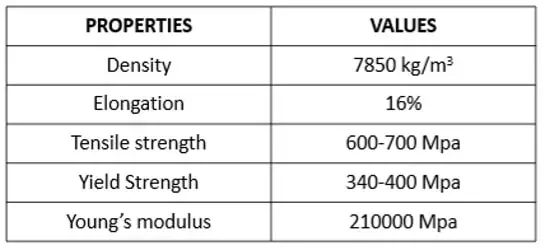

13. Propiedades mecánicas

14. Cálculos de carga

Los cálculos de carga incluyen la carga que se debe colocar sobre la muestra para la prueba. Con esta configuración, la tensión de flexión que actúa sobre la muestra en el medio debe calcularse para una deflexión máxima.

Del libro de datos de diseño sabemos que σ_b = 0,6σ_tu ≤σ_j

Dónde,

σ_b – Esfuerzo de flexión (MPa)

σ_tu – Máxima resistencia a la tracción (MPa)

σ_j – Límite elástico (MPa)

por lo tanto,

σ_b= 0,6 × 700 = 420 MPa (para deflexión máxima)

Deflexión, Y = PL³ / 48 HUEVO

Momento de inercia, I= π ×d⁴/ 64 = π×4⁴/ 64 = 12,56 mm⁴

Por lo tanto,

Y = PL³ /48 IE = P × 120⁴ / (48 × 210000 × 12,56) = 0,0136P

Lo sabemos: momento flector máximo,

METRO_b =PL/4

=P×120/4=30P

También tensión máxima de flexión,

σ_b = (Mb×Y)/I

420 = (30P × 0,0136P) / 12,56

420 = 0,0324P²

PAG² = 12962,96 Por lo tanto, P = 113,85 N = 11,6 kg

A continuación se muestran las cargas que deben aplicarse a diferentes niveles de tensión.

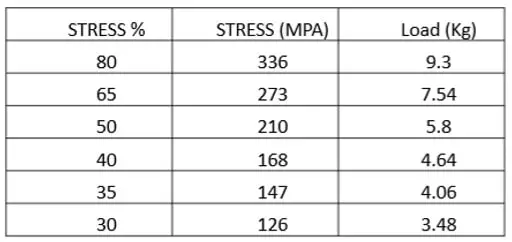

15. Datos de distribución de carga.

16. Procedimiento experimental para el análisis de fatiga por corrosión.

1. Primero se corta el material seleccionado a la longitud necesaria para el proceso de mecanizado. Cortar la materia prima en trozos.
2. Las materias primas se procesan de acuerdo con la muestra dimensional proporcionada anteriormente. Además, frote con papel de lija para obtener una superficie lisa.
3. Se procesará un total de 12 muestras para analizarlas en diversas condiciones acuosas. Se mecanizan seis muestras para pruebas en agua de mar artificial y las siguientes seis muestras para pruebas en solución de cloruro de sodio al 3%.
4. Los aditivos necesarios para la prueba, como agua de mar sintética y solución salina al 3%, se preparan en la composición especificada.
5. Para comenzar el trabajo experimental, el tanque de almacenamiento se llena con agua de mar sintética.
6. Ahora la pieza de trabajo (muestra) mecanizada según el tamaño estándar se fija entre los mandriles junto con el anillo utilizado para la carga.
7. Luego, la cámara de corrosión se conecta a la máquina construida alrededor de la muestra.
8. La carga se aplica según el cálculo de carga a través del soporte de peso en el centro de la muestra y la válvula se abre para que fluya el fluido.
9. Una vez fijada la muestra, se encienden la máquina y la bomba. Esto hace que el motor comience a girar y el líquido corrosivo se rocíe sobre la muestra.
10. Después de un cierto número de ciclos, la muestra se rompe y el peso de la muestra cae sobre el interruptor de límite adjunto a la base. Esto apagará el motor.
11. Después de la fractura, el contador digital registra el número de ciclos.
12. Este procedimiento se utiliza para las primeras seis muestras en condiciones ambientales acuosas con agua de mar artificial y para el siguiente conjunto de muestras en solución de cloruro de sodio al 3%.

17. Resultado del análisis de fatiga por corrosión.

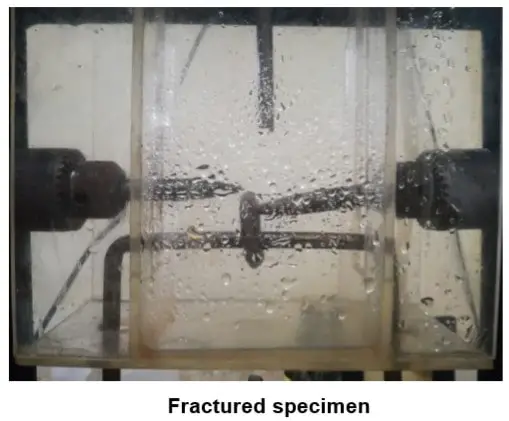

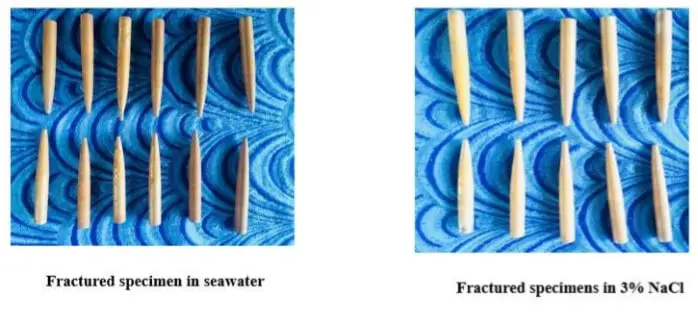

El material probado en la máquina se fracturó en el lugar ranurado donde se aplicó la carga y en la interfaz líquido-aire.

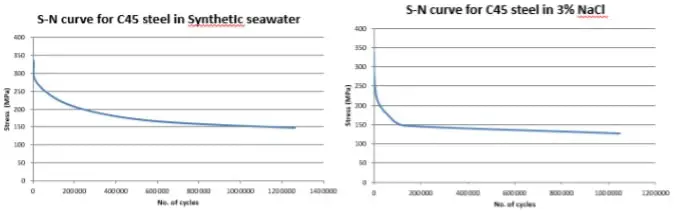

18. curva SN

Límite de carga: 30% de la tensión de flexión – agua de mar sintética

35% de la tensión de flexión – 3% NaCl

La muestra analizada en agua de mar sintética se corroyó más que en una solución de NaCl al 3%.

19. Análisis SEM EDX

• Comprender y observar la estructura de la grieta. Presencia de externos. sustancias El análisis SEM-EDX debe realizarse en la superficie de fractura de la muestra utilizada para la prueba.

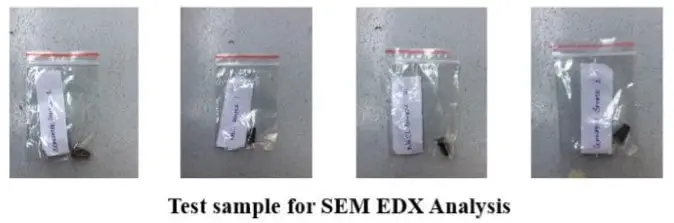

• La muestra analizada se corta a 1 cm de la superficie de la fractura, como se muestra en la siguiente figura.
• Las probetas se fracturaron cuando se aplicó el 80% del esfuerzo de flexión y también se fracturaron en el límite de carga en ambos casos. Para este análisis se utiliza el entorno acuoso.

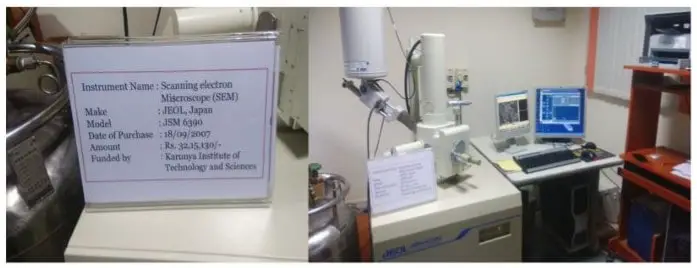

20. Microscopio electrónico de barrido.

(Reconocido por el Instituto Karunya de Tecnología y Ciencia)

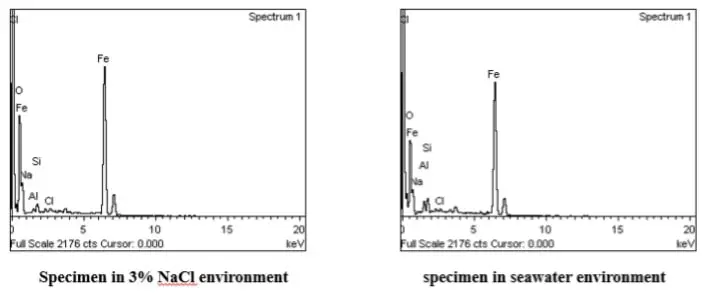

21. Resultados EDAX

• Se realizó un análisis SEM-EDX en la muestra fracturada para investigar la influencia de los fluidos corrosivos. Los resultados se representan en un gráfico como se muestra en la siguiente figura.
• El resultado del analizador de rayos X de dispersión de energía (EDAX) de la muestra analizada confirma la presencia del elemento cloro en la superficie fracturada en ambos casos, lo que resulta en un inicio y propagación más rápidos de la grieta.
• Por tanto, queda claro que la grieta es provocada por la nucleación de este cloro en las depresiones y rompe la película de la superficie, favoreciendo la aparición de corrosión.
• Además, la propagación de grietas se produce más rápidamente debido a la deposición de elementos de cloro entre las grietas.
• Los estudios muestran que la velocidad de corrosión de los aceros al carbono y el hierro fundido aumenta significativamente con solo 0,5 mg/L de cloro y continúa aumentando a medida que aumenta el contenido residual.

22. Resultados SEM

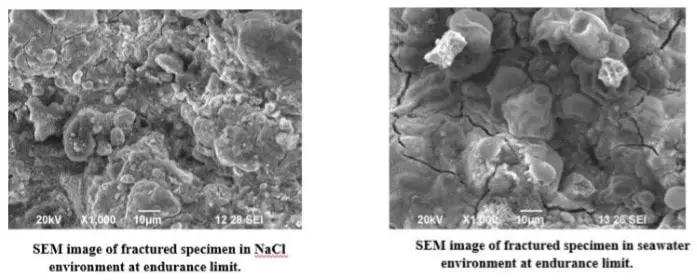

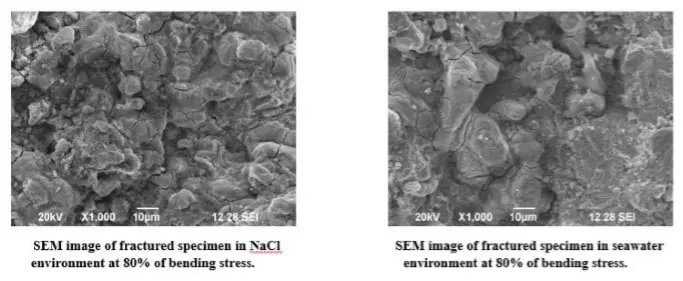

• Las imágenes SEM de la muestra que está fracturada. al 80% de la curva estrés en ambos ambientes acuosos se muestran en la siguiente figura.
• Hay más grietas y hoyos.
• Manchas blancas – oxidación
• Las imágenes SEM de la muestra que está fracturada. en el límite de carga en ambos ambientes acuosos se muestran en la siguiente figura.
• Las grietas son menos numerosas.

Diploma

• Se observa que el La vida a fatiga del material se ve comprometida en el plástico. Agua de mar acondicionar más que la solución de cloruro de sodio.
• El análisis SEM-EDX muestra esto Presencia de cloro en la superficie de la muestra, lo que resulta en la formación de picaduras de corrosión durante la prueba.
• El La formación de picaduras de corrosión provoca grietas. y también una propagación más rápida de las grietas.
• También se observó que se formó una capa corrosiva en la superficie de la muestra poco después de la prueba.
• La resistencia a la fatiga del material es: 147 MPa tensión de flexión en un ambiente con una solución de NaCl al 3% que en agua de mar sintética (126MPa Esfuerzo de flexión).
• Las imágenes SEM de la muestra analizada mostraron que el material se había oxidado y se habían formado más agujeros en la superficie, lo que provocó grietas.
• Este material se puede utilizar en aplicaciones marinas y marinas donde el pH del océano está entre 7,4 y 8,2.
• La tensión de flexión permitida para el material en estas áreas fue del 30 al 35 % de la tensión de flexión para lograr una vida útil más prolongada dado el ambiente corrosivo.

Alcance futuro

• Se puede probar la resistencia a la fatiga por corrosión del mismo material en un ambiente acuoso ácido para encontrar la aplicación del material en la industria química.
• En la industria química, el material puede sufrir una reacción química que puede provocar corrosión.
