El bloque V es una herramienta ampliamente utilizada en diferentes industrias y sectores que ofrece múltiples ventajas y beneficios. En este artículo, exploraremos qué es exactamente el bloque V, cómo se utiliza en distintos contextos y cuáles son sus usos más comunes. Descubriremos el papel fundamental que desempeña esta herramienta en la planificación, el diseño y la ejecución de proyectos, así como su contribución para optimizar los procesos y mejorar los resultados. Si estás interesado en conocer más sobre el bloque V y todas las posibilidades que ofrece, sigue leyendo y déjate sorprender por su versatilidad.

En metrología, los bloques en V son dispositivos de retención de material para operaciones de mecanizado como fresado o taladrado, etc. En este artículo, hemos analizado qué es un bloque en V, cómo se construye y cómo se utiliza.


¿Qué es el bloque V?

V-Block es una estructura de dispositivo con verdaderas superficies en V (ranuras) y ranuras.

Esta es una estructura de hierro fundido.bloque V | ¿Qué es el bloque V? | Usos del bloque V |

El objetivo principal de este bloque en V es mantener los objetos cilíndricos en su lugar para marcar los puntos centrales para su posterior procesamiento de torneado.

El marcado central se puede realizar utilizando un calibre de superficie.

Construcción de un bloque en V

  • Esta es una estructura de hierro fundido, todas las superficies están realmente mecanizadas (Verdadero mecanizado significa que la planitud y el paralelismo de dos superficies, así como los ángulos entre dos superficies, son valores verdaderos. Dado que se trata de un instrumento de precesión, no se produjeron desviaciones.).bloque V | ¿Qué es el bloque V? | Usos del bloque V |

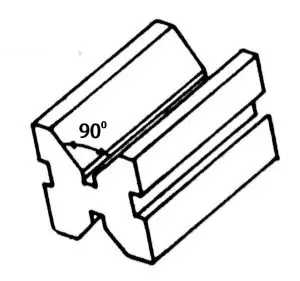

  • El ángulo entre las superficies en V (ranuras) es de 90°. y también están disponibles bloques en V en ángulo de 120°.
  • Pueden tener diferentes formas de ranura.

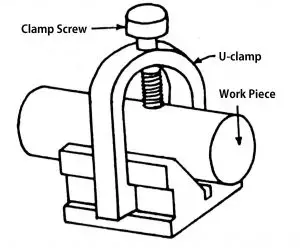

  • Para sujetar la pieza de trabajo en su lugar, las abrazaderas en U están equipadas con un tornillo de apriete.
  • La abrazadera en U se acopla al bloque en V a través de las ranuras rectangulares en las superficies laterales. como puedes ver en la imagen que se muestra.
  • También están disponibles bloques en V magnéticos, lo que elimina la necesidad de esta abrazadera en U.

    bloque V | ¿Qué es el bloque V? | Usos del bloque V |

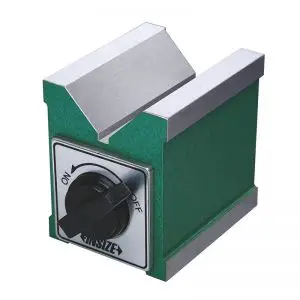

    Bloques magnéticos en V Fuente: Labbazzar.in

  • Hay un botón de control para controlar las fuerzas magnéticas. como puedes ver en la imagen de la página.
  • Según la precisión de la planitud, estos bloques en V se dividen en dos clases, Clase A y Clase B.

Posibles usos del V-Block

  1. Se utiliza para mantener los objetos cilíndricos en su lugar y marcar líneas centrales con el medidor de superficie.
  2. Sostenga la pieza de trabajo rectangular en un ángulo de 45° con respecto a la vertical.
  3. Se utiliza como soporte mientras se mantienen paralelas varillas cilíndricas largas (puede haber dos o varios bloques en V según la longitud del objeto cilíndrico).
  4. También se puede utilizar para comprobar la redondez de objetos cilíndricos.

Facilidad de uso del V-Block

Estos bloques están fabricados en hierro fundido, por lo que debemos evitar que el bloque en V se oxide. La precisión debe comprobarse periódicamente para obtener una precisión básica.

Artículos recomendados: medidor de superficie, placa angular.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Qué es un bloque en V?

Un bloque en V es una estructura de guía que tiene caras en forma de V y ranuras.

Esta estructura está hecha de hierro fundido.

El propósito principal de este bloque en V es mantener en su lugar objetos cilíndricos para marcar los centros para futuras operaciones de torneado.

El marcado de los centros se puede hacer utilizando una placa de superficie.

Construcción del bloque en V

Este bloque en V está hecho de hierro fundido y todas las caras están mecanizadas con precisión. Las caras planas y la paralelidad de cualquier par de caras, así como los ángulos entre ellas, son valores verdaderos, sin desviaciones.

El ángulo entre las caras en forma de V es de 90°, aunque también existen bloques en V con un ángulo de 120°. También pueden estar disponibles en diferentes formas con ranuras para sostener la pieza de trabajo en su lugar. Para ello, se proporcionan abrazaderas en U con un tornillo de sujeción. La abrazadera en U se engancha al bloque en V a través de las ranuras rectangulares ubicadas en las caras laterales.

También se pueden encontrar bloques en V magnéticos, en los que no es necesario utilizar estas abrazaderas en U. Hay un botón de control para regular la fuerza magnética. Esto se puede observar en la imagen lateral.

Basándose en la precisión en la planicidad, estos bloques en V se clasifican en dos grados: Grado A y Grado B.

Usos de los bloques en V

  1. Se utilizan para sostener objetos cilíndricos en su lugar y marcar líneas centrales con la placa de superficie.
  2. Se utilizan para sostener piezas de trabajo rectangulares en un ángulo de 45° con respecto a la dirección vertical.
  3. Se utilizan como soportes para sujetar barras cilíndricas largas en paralelo (pueden ser dos o varios bloques en V dependiendo de la longitud del objeto cilíndrico).
  4. También se pueden utilizar para comprobar la redondez de los objetos cilíndricos.

Facilidad de uso del bloque en V

Estos bloques están hechos de hierro fundido, por lo que se debe prevenir su oxidación. La precisión debe ser verificada periódicamente para asegurar su exactitud básica.

Artículos sugeridos

  • Placa de superficie
  • Placa en ángulo

Preguntas frecuentes

  1. ¿Cuál es el material del bloque en V?
  2. ¿Para qué se utiliza el bloque en V?
  3. ¿Qué tipos de bloques en V existen?
  4. ¿Cuál es la precisión de los bloques en V?
