¿Cómo calcular el par necesario para levantar la carga con un martinete?

El uso de un martinete en la industria de la construcción es indispensable para levantar cargas pesadas de manera eficiente y segura. Sin embargo, para evitar accidentes y garantizar un funcionamiento óptimo, es fundamental calcular correctamente el par necesario para levantar la carga. En este artículo, te mostraremos paso a paso cómo realizar este cálculo y asegurarte de utilizar el martinete de manera adecuada. Así que ¡presta atención y aprende cómo calcular el par necesario para levantar la carga con un martinete!

Husillo de elevación, también conocido como gato de tornillo o gato de tornillo sin fin, gato de tornillo para máquina, gato de tornillo como muchos otros nombres. Con este dispositivo se pueden levantar cargas pesadas utilizando una palanca manual con relativamente poco esfuerzo. Básicamente, convierte el movimiento giratorio en movimiento lineal mediante un tornillo y una tuerca.


¿Cómo calcular el par necesario para levantar la carga con un martinete?

gato de tornillo

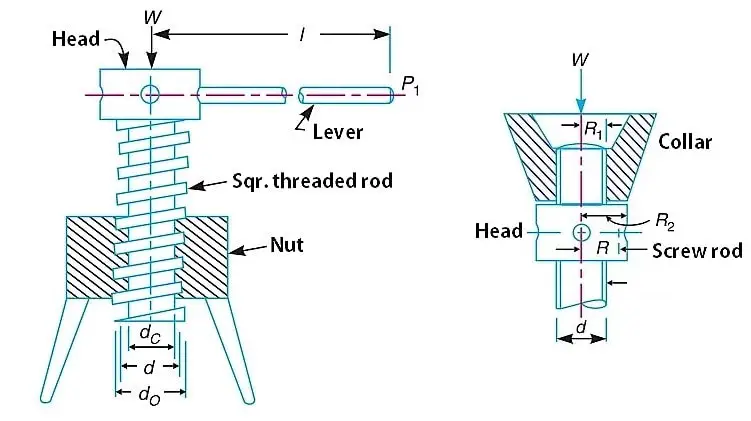

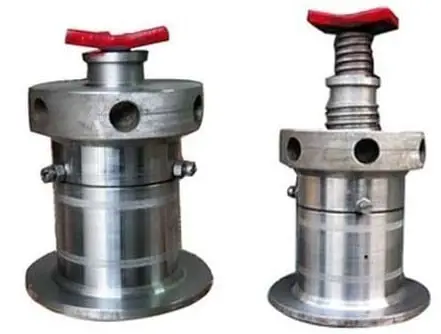

Como ya hemos dicho, antes podía levantar cargas pesadas utilizando relativamente poca fuerza con una palanca. Básicamente, se compone de una varilla roscada cuadrada, una tuerca, una palanca y una cabeza de anillo de presión. A continuación se muestra la forma sencilla de un gato de tornillo.


¿Cómo calcular el par necesario para levantar la carga con un martinete?
gato de tornillo

La varilla roscada cuadrada se encaja en la tuerca (que tiene rosca interna y tiene la misma forma que la varilla roscada). El anillo de presión está sujeto a la parte superior de la varilla roscada.

¿Cómo calcular el par necesario para levantar la carga con un martinete?

Se utiliza una palanca para girar el anillo de presión en la cabeza de la varilla del tornillo, que se bloquea con la varilla del tornillo cuando el anillo gira, y la varilla del tornillo también gira en la tuerca. Una revolución del collar lo eleva una distancia lineal igual al paso del tornillo.


El par requerido para levantar la carga usando un gato de tornillo.

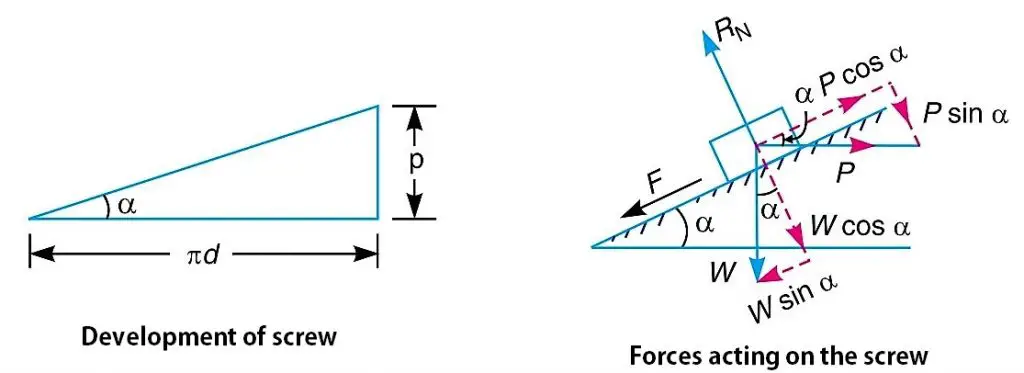

Si uno imagina una rotación completa de la rosca de un tornillo desenrollándose y desarrollándose desde el cuerpo del tornillo, forma un plano inclinado como se muestra en la siguiente figura.

¿Cómo calcular el par necesario para levantar la carga con un martinete?
  • p = paso del tornillo,
  • d = diámetro medio del tornillo,
  • α = ángulo de hélice,
  • P = fuerza aplicada alrededor de la circunferencia del tornillo para levantar la carga,
  • W = carga a levantar y
  • µ = tan φ Coeficiente de fricción entre tornillo y tuerca (= tan φ), donde φ es el ángulo de fricción

De la geometría mostrada arriba podemos escribir

tan α = p/π d

¿Cómo uso el medidor de paso de tornillo? | Tres…

Por favor habilite JavaScript

Dado que el principio de funcionamiento de un martinete de husillo es similar al de un plano inclinado, la fuerza ejercida sobre la palanca de un martinete de husillo puede considerarse horizontal, como se muestra en la figura de arriba (lado derecho).

Dado que se levanta la carga, la fuerza de fricción es (F = µ.R.)norte) actúa hacia abajo. Todas las fuerzas que actúan sobre el tornillo se muestran en la figura de arriba (lado derecho).

Disolviendo las fuerzas a lo largo del plano,

P cos α = W sen α + F = W sen α + µ.Rnorte —(A)

y disolviendo las fuerzas perpendiculares al plano,

Rnorte = P sen α + W cos α ——(b)

Sustituyendo (b) (valor de Rnorte) en la ecuación (a),

P cos α = W sen α + µ (P sen α + W cos α)

P cos α = W sen α + µ P sen α + µ W cos α

P cos α – µ P sen α = W sen α + µ W cos α

P (cos α – µ sen α) = W (sen α + µ cos α)

P = (W (sen α + µ cos α) )/ (cos α – µ sen α)

Sustituyendo el valor de µ = tan φ en la ecuación anterior obtenemos

P = (W (sen α + tan φ cos α) )/ (cos α – tan φ sin α)

Multiplicación de numerador y denominador por cos φ,

P = ( W (sin α cos φ + tan φ cos α cos φ ) )/ (cos α cos φ – tan φ sin α cos φ )

P = ( W (sin α cos φ + sin φ cos α ) )/ (cos α cos φ – sin φ sin α)

P = (W (sen (α + φ) )/ (cos (α +φ))

P = Wtan (α+φ)

Torque requerido para superar la fricción entre el tornillo y la tuerca

t1 = P × (d/2)

t1 = W tan (α+φ) × (d/2)

Si la carga axial está soportada por un anillo de empuje o una superficie plana, como se muestra en la figura anterior, de modo que la carga no gire con el tornillo, entonces se requiere torsión para superar la fricción en el anillo.


t2 = µ1 × B × (R1+R2)/2

t2 = µ1 × An × R

  • R1 y R2 = radios exterior e interior del collar
  • R = radio medio del collar y
  • µ1 = coeficiente de fricción del collar

∴ Torque total requerido para superar la fricción (es decir, para girar el tornillo),

T=T1 +T2

T = (P × (d/2)) + (µ1 × An × R)


Si se aplica una fuerza P1 al final de una palanca con un brazo extendido yoentonces el par total requerido para superar la fricción debe ser igual al par ejercido en el extremo de la palanca, es decir h

T = P × (d/2) = P1 × yo

Dado que la ventaja mecánica es la relación entre la carga levantada (W) y la fuerza aplicada (P1) en el extremo de la palanca, es decir, una ventaja mecánica,

MA=W/P1

MA= (Ancho × 2yo ) /pd …( ∴P1 =pd/2yo )

MA = (Ancho × 2yo )/(W tan ( α+φ) d)

MA = 2yo / d tan (α+φ)

Si el diámetro nominal (es decir0) y el diámetro del núcleo (es decirC) de la rosca del tornillo, luego se da el diámetro promedio del tornillo,

re = (re0 + dC)/2

re = re0-(P/2)

re = reC -(P/2)

Usando estas ecuaciones podemos calcular el torque requerido para levantar la carga usando un gato de tornillo. A continuación se muestra el problema de muestra para calcular el par necesario para superar la fricción. Resuélvelo y publica la respuesta en el cuadro de comentarios. Responderé a tus comentarios.

Problema: Un tornillo accionado por un motor eléctrico mueve una tuerca en un plano horizontal contra una fuerza de 75 kN a una velocidad de 300 mm/min. El tornillo tiene una única rosca cuadrada con un paso de 6 mm y un diámetro principal de 40 mm. El coeficiente de fricción sobre la rosca del tornillo es 0,1. Estimar el rendimiento del motor.

Nota: Utilice las siguientes fórmulas para calcular la potencia del motor después de calcular el par.

La potencia del motor se puede calcular a partir de = Torque × Velocidad Angular


Velocidad angular (ω) = (2π × N)/60

Diploma

Hemos analizado cómo podemos calcular el par requerido para levantar la carga usando un gato de tornillo y también proporcionamos un problema de ejemplo para el cálculo del par. Resuélvelo, publica la respuesta o comenta a continuación, publicaré la respuesta. O publica tus dudas, te responderé. Muchas gracias.
