Placa angular| ¿Qué es una placa angular?[Metrology]

En el campo de la metrología, las herramientas y equipos de medición desempeñan un papel fundamental en la obtención de resultados precisos y confiables. Entre estos instrumentos se encuentra la placa angular, una herramienta esencial en la industria de la fabricación. ¿Pero qué es exactamente una placa angular y cómo se utiliza? En este artículo, exploraremos en detalle qué es una placa angular y cómo puede contribuir al proceso de medición y verificación de piezas y componentes. Descubramos juntos todo lo relacionado con este instrumento tan importante en la metrología.

Tema: Placa angular| ¿Qué es una placa angular?[Metrology]

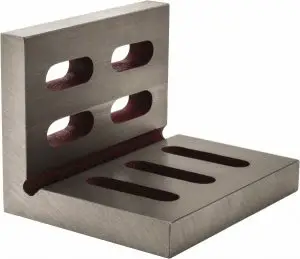

La placa angular se utiliza con placas guía para fines de medición en metrología. La placa angular es también un dispositivo de sujeción de piezas que se utiliza como plantilla en el taller. Estas placas angulares se denominan placas angulares multiusos. Tienen orificios roscados y las superficies exteriores están ranuradas para que puedan usarse como plantillas. En realidad, este es un componente del reparto.

Placa angular| ¿Qué es una placa angular?[Metrology]

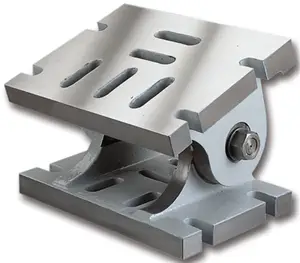

También hay disponibles placas de ángulo ajustable, consulte la imagen a continuación. Placa angular| ¿Qué es una placa angular?[Metrology]

Construcción de placa angular:

Placa angular| ¿Qué es una placa angular?[Metrology]Tiene dos superficies de trabajo. En realidad, dos de las superficies son perpendiculares entre sí. Están fabricados de hierro fundido de grano cerrado. Están hechos de hierro fundido. Después de la fundición, se realiza un mecanizado de desbaste y luego un tratamiento térmico para reducir las tensiones internas. Luego terminado después del desguace.

Disponibilidad:

Las placas angulares están disponibles en dos calidades según la precisión.


Clase I: Todas las superficies y bordes externos e internos se procesan mediante esmerilado o raspado manual.

¿Qué son los comparadores mecánicos?

Por favor habilite JavaScript

Grado II: Todas las superficies externas e internas están acabadas mediante cepillado o fresado.

El ID o la URL del vídeo de YouTube es obligatorio.

» limit=»1″]

Angle Plate: ¿Qué es una placa en ángulo y cómo se utiliza en metrología?

Una placa en ángulo se utiliza junto con placas de superficie para fines de medición en metrología. También se utiliza como dispositivo de sujeción de piezas de trabajo como un accesorio en el taller. Estas placas en ángulo se llaman placas en ángulo de uso múltiple ya que cuentan con agujeros roscados y ranuras en las caras exteriores que les permiten utilizarse como accesorios. En realidad, se trata de un componente de fundición.

Y también están disponibles placas en ángulo ajustables, como se muestra en la imagen a continuación.

Construcción de la placa en ángulo:

Tiene dos superficies de trabajo. Dos de las superficies son verdaderamente perpendiculares entre sí. Estas están hechas de hierro fundido de grano cerrado. Se fabrican a partir de un proceso de fundición. Después de fundirse, se someten a maquinado en bruto y luego a un tratamiento térmico para aliviar el estrés interno. Luego, se finalizan mediante limado.

Disponibilidad:

Las placas en ángulo están disponibles en dos grados según la precisión.

  1. Grado I: todas las caras y bordes externos e internos se terminarán mediante rectificado o limado a mano.
  2. Grado II: todas las caras externas e internas se terminarán mediante planeado o fresado.

Preguntas frecuentes:

  1. ¿Para qué se utiliza una placa en ángulo?
  2. Una placa en ángulo se utiliza junto con placas de superficie para realizar mediciones precisas en metrología. También se utiliza como dispositivo de sujeción de piezas de trabajo en el taller.

  3. ¿Qué materiales se utilizan para fabricar una placa en ángulo?
  4. Las placas en ángulo se fabrican usando hierro fundido de grano cerrado debido a su alta resistencia y estabilidad.

  5. ¿Cuál es la diferencia entre una placa en ángulo de Grado I y una de Grado II?
  6. La diferencia radica en el acabado de las caras externas e internas. Las placas en ángulo de Grado I tienen un acabado más preciso, logrado mediante rectificado o limado a mano, mientras que las placas en ángulo de Grado II tienen un acabado realizado mediante planeado o fresado.
