En el mundo del diseño y la manufactura, existen herramientas y principios que nos permiten garantizar la calidad y precisión de los productos. Uno de estos conceptos es el RFS, o estructura independiente del tamaño. ¿Qué es exactamente el RFS en GD&T? En este artículo, exploraremos en profundidad este concepto y entenderemos su importancia en la industria. Acompáñanos en este viaje para desvelar los secretos del RFS y descubrir cómo puede beneficiar a tu empresa.
Al diseñar elementos de máquinas se deben tener en cuenta las dimensiones geométricas y las tolerancias de los agujeros o ejes. Independiente del tamaño de la característica (RFS) es la característica de tamaño que se puede utilizar para un orificio o eje cuando no se requiere MMC o LMC.
Independientemente del tamaño de la característica
Independientemente del tamaño de la característica, también se le llama RFS. RFS es un modificador de material utilizado en la leyenda de GD&T
Esto significa que no importa si el tamaño está en el límite superior o inferior de la tolerancia especificada y el límite de GD&T no cambia.
Ejemplo de independiente del tamaño de la característica

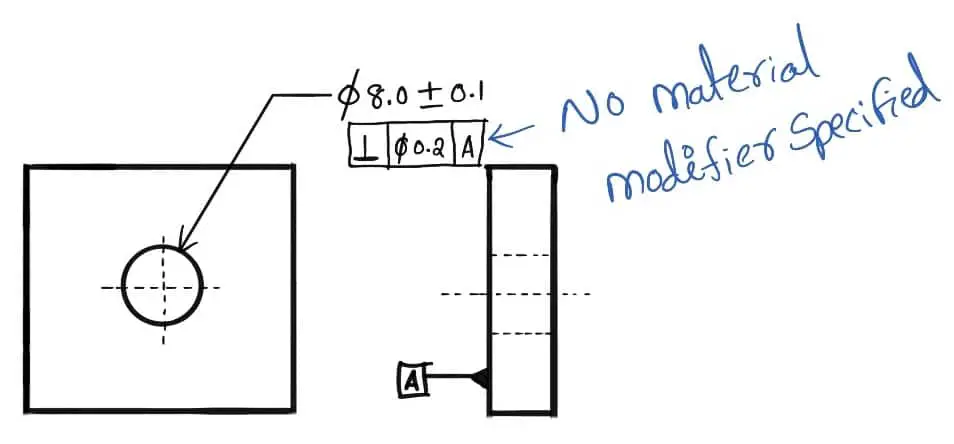

A continuación se muestra una representación de ejemplo que se aplica independientemente del tamaño de la característica porque no se especifica ningún modificador de material.
El orificio de una pieza específica se puede realizar en el tamaño más pequeño (7,9 mm) o en el tamaño más grande (8,1 mm).
La desviación admisible en el peor de los casos en la posición del eje del agujero sería de 0,2 mm, independientemente del tamaño del agujero.

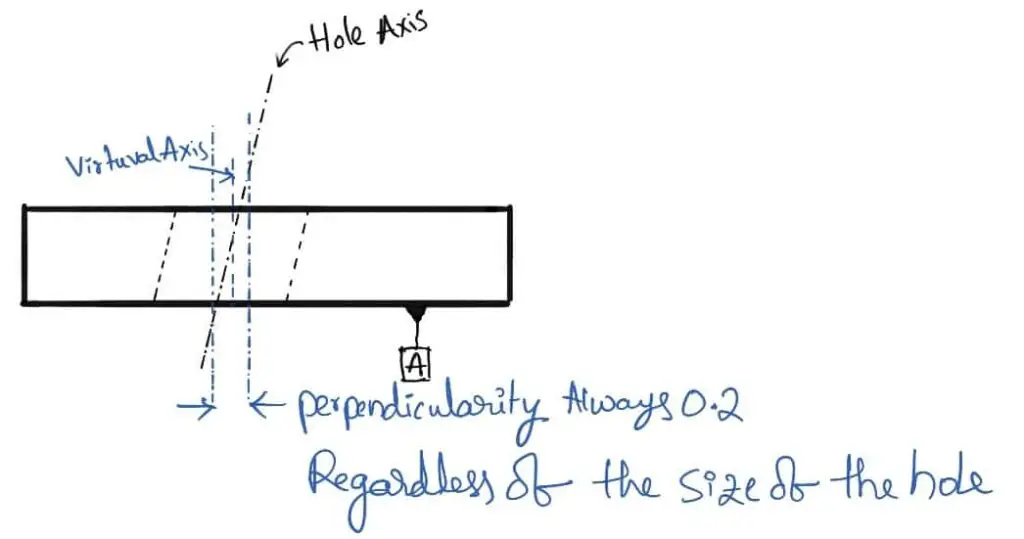

La imagen de arriba representa un ejemplo de la pieza fabricada donde el tamaño del orificio ya se fabricó dentro de las tolerancias especificadas que se muestran. Pero independientemente del tamaño del orificio, independientemente del tamaño de la característica, garantiza que el eje real del orificio esté dentro de la tolerancia perpendicular geométrica de 0,2 mm, independientemente del tamaño del orificio.
Por favor habilite JavaScript
La siguiente tabla ilustra este escenario RFS en detalle para el dibujo anterior.
| Tamaño del agujero | Tolerancia vertical según RFS |
| 7,90 | 0,2 |
| 7,95 | 0,2 |
| 8.00 | 0,2 |
| 8.05 | 0,2 |
| 8.10 | 0,2 |
Resulta que la tolerancia vertical no cambia con el tamaño del agujero.
Haremos lo mismo para las condiciones de MMC y LMC para el mismo dibujo anterior y veremos cómo funciona para MMC y LMC.
| Estado del material para el agujero | Tamaño del agujero | Tolerancia vertical según MMC |
Tolerancia vertical según LMC |
| MMC | 7,90 | 0,20 | 0,40 |
| MMC | 7,95 | 0,25 | 0,35 |
| verdadera grandeza | 8.00 | 0,30 | 0,30 |
| LMC | 8.05 | 0,35 | 0,25 |
| LMC | 8.10 | 0,40 | 0,20 |
La tabla anterior muestra que se ha agregado una tolerancia adicional a la tolerancia perpendicular (control de posición) con modificadores de material MMC y LMC para una característica de agujero.
Sin embargo, no se agregó ninguna tolerancia adicional a la tolerancia perpendicular de la tabla RFS.
¿Cómo y dónde se utiliza la característica de tamaño (RFS)?
Independientemente de la característica de tamaño (RFS), se utiliza para aplicaciones de ajuste a presión.
RFS no requiere representación de símbolos en el GD&T del dibujo. De forma predeterminada, si no hay ninguna anotación para LMC o MMC en el dibujo de GD&T, significa que obviamente hay una anotación RFS.
Si no necesitamos una llamada RFS para una función, debemos especificar que se ignorará la llamada RFS.
Independientemente del tamaño de la estructura, se elimina cualquier posible tolerancia adicional, lo que permite controlar más estrictamente las tolerancias de GD&T.
Con RFS, el eje del orificio se debe medir por separado del tamaño del orificio y no se puede medir fácilmente. Sin embargo, no se permite ninguna tolerancia adicional en esta condición, por lo que la perpendicularidad puede controlarse mucho más independientemente del tamaño del agujero.
La función de las especificaciones de tamaño en GD&T
La función de etiqueta de tamaño también se denomina modificador de material.
- Máxima condición material
- Condición material más baja
- Independientemente del tamaño
Estos son los 3 modificadores de materiales.
Mencionamos que el RFS se utiliza para aplicaciones de ajuste a presión.
Mientras que MMC se utiliza para compartir aplicaciones. MMC elimina el tamaño de tornillo más grande.
Y LMC se utiliza cuando el espesor de la pared es importante, p. B. para orificios en sellos y bridas, y se requiere un mecanizado mínimo.
Geometric Dimensioning and Tolerancing (GD&T): Importancia de Regardless of Feature Size (RFS)
En el diseño de cualquier elemento mecánico, es necesario seguir la Geometric Dimensioning and Tolerancing (GD&T) para los agujeros o ejes. Regardless of Feature Size (RFS) es el concepto que se utiliza cuando no hay necesidad de considerar el tamaño máximo de material (MMC) o tamaño mínimo de material (LMC) de un agujero o eje.
Regardless of Feature Size
Regardless of Feature Size, o RFS, es un modificador utilizado en la llamada de GD&T. Esto significa que no importa si el tamaño está en el límite inferior o superior de su tolerancia, el límite de GD&T no cambia.
Por ejemplo, si se especifica un agujero de 7.9 mm a 8.1 mm, Regardless of Feature Size garantiza que la posición del eje del agujero tenga una variación máxima permitida de 0.2 mm, independientemente del tamaño del agujero.
¿Cómo se utiliza Regardless of Feature Size (RFS)?
Regardless of Feature Size se utiliza en aplicaciones de ajuste por prensa. No se requiere ninguna representación de símbolo en el dibujo GD&T. Si no hay ninguna especificación de MMC o LMC en el dibujo GD&T, se entiende que hay una llamada de RFS.
Si no se necesita una llamada de RFS para una característica en particular, se debe especificar para ignorar la llamada de RFS.
Regardless of Feature Size elimina cualquier tolerancia adicional, lo que permite un control más preciso de las tolerancias GD&T. Sin embargo, la medición del eje del agujero en esta condición es más complicada y no se permite ninguna tolerancia adicional. Esto significa que la perpendicularidad se controla mejor, independientemente del tamaño del agujero.
Modificadores de Material en GD&T
Los modificadores de material también se conocen como llamadas de Feature of Size. Los principales modificadores son:
- Maximum Material Condition (MMC): se utiliza en aplicaciones de holgura, donde se requiere la mayor dimensión del material.
- Least Material Condition (LMC): se utiliza en aplicaciones donde el grosor de la pared es importante y se requiere un mecanizado mínimo, como en juntas y bridas.
- Regardless of Feature Size (RFS): se utiliza en aplicaciones de ajuste por prensa, donde no se necesita considerar el tamaño máximo o mínimo de material.
Como se mencionó anteriormente, RFS se utiliza para aplicaciones de ajuste por prensa, mientras que MMC se utiliza para aplicaciones de holgura y LMC se utiliza cuando el grosor de la pared es importante.
Preguntas frecuentes
- ¿Qué es Regardless of Feature Size (RFS)?
- ¿En qué situaciones se utiliza RFS en GD&T?
- ¿Cuáles son los otros modificadores de material en GD&T?
- ¿Cómo afecta RFS al control de tolerancias en GD&T?
Para obtener más información sobre Geometric Dimensioning and Tolerancing y los diferentes modificadores de material, consulte las siguientes fuentes:
FreeGDT : https://www.freegdt.com/
ASME GD&T Resources : https://www.asme.org/topics-resources/standards/nondestructive-evaluation/geometric-dimensioning-and-tolerancing
Dimensional Metrology Standards Consortium (DMSC) : http://www.dmsc-3d.org/standard.html
¡Esperamos que este artículo le haya ayudado a comprender la importancia de Regardless of Feature Size en la Geometric Dimensioning and Tolerancing (GD&T)!
