¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

En el mundo de la ingeniería y la física, es común encontrarse con el término «medida lineal». Pero, ¿qué exactamente significa este concepto? ¿Y cuál es su relevancia en el ámbito de los dispositivos de medición? En este artículo, exploraremos a fondo qué es la medida lineal y descubriremos cómo los dispositivos de medición lineal desempeñan un papel clave en diversas industrias. Sigue leyendo para ampliar tus conocimientos en este fascinante campo y descubrir cómo se utilizan estos dispositivos en el día a día.

Tema: ¿Qué es la medida lineal?

En metrología, la medición lineal se refiere a la medición de longitudes, diámetros, alturas y espesores, incluidas las medidas externas e internas.

Instrumentos utilizados para la medición lineal:

Los dispositivos de medición lineal se pueden dividir en dispositivos de medición directos e indirectos.


  1. Dispositivos de medición directa.
    • Instrumentos de medida graduados
    • Dispositivos de medición sin graduaciones.
  2. Dispositivos de medición indirecta.

Se pueden clasificar aún más precisión Y No precisión Dispositivo de medición.

Los instrumentos graduados:

Regular:

El instrumento de medida más común es la báscula. Puede ser de plástico o de madera. Las aleaciones de acero endurecido también se pueden utilizar como materiales para balanzas de precisión. Este es un dispositivo de medición impreciso.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


vara de medir

Pierre Vernier inventó la escala vernier.

¿Qué son los comparadores mecánicos?

Por favor habilite JavaScript

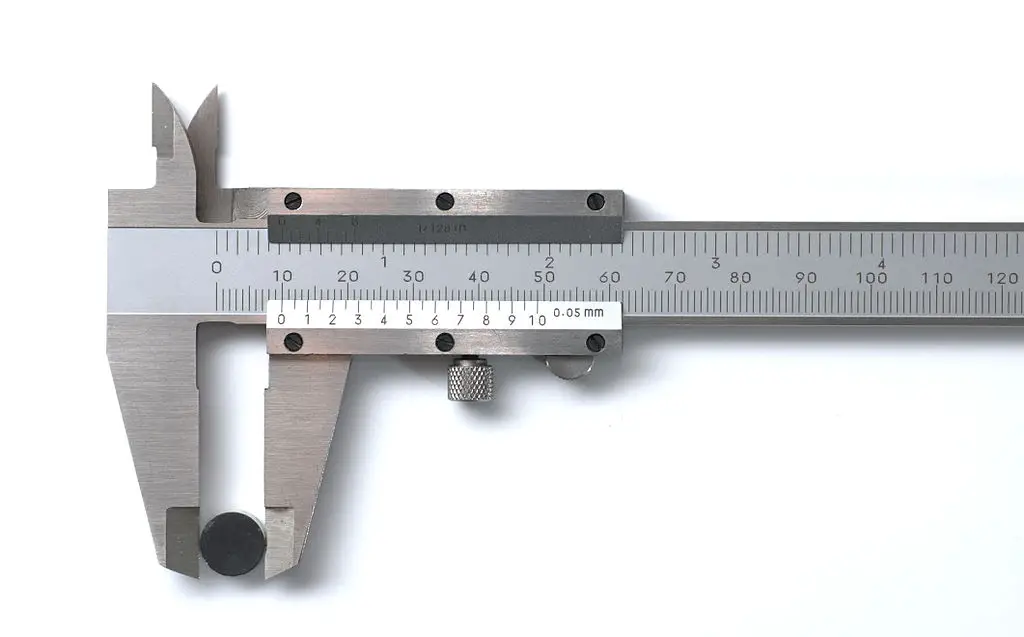

Este es un dispositivo de medición preciso con una exactitud comparativamente menor que otros dispositivos de medición de precisión. Hay diferentes tipos de calibradores disponibles para medir dimensiones internas y externas. Vea la siguiente figura:

Lea el artículo completo aquí: Pies de rey

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Medidores de altura Vernier

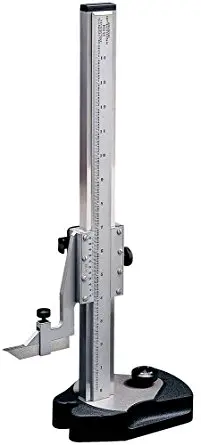

Se utiliza para determinar la altura de los objetos. El vernier mide la altura del objeto utilizando la parte inferior del trazador como punto de referencia. Este punto de referencia puede estar fijo permanentemente o el altímetro puede tener la capacidad de ajustar la escala. vea la imagen a continuación:

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

Lea el artículo completo aquí: Pies de rey


Medidores de profundidad Vernier

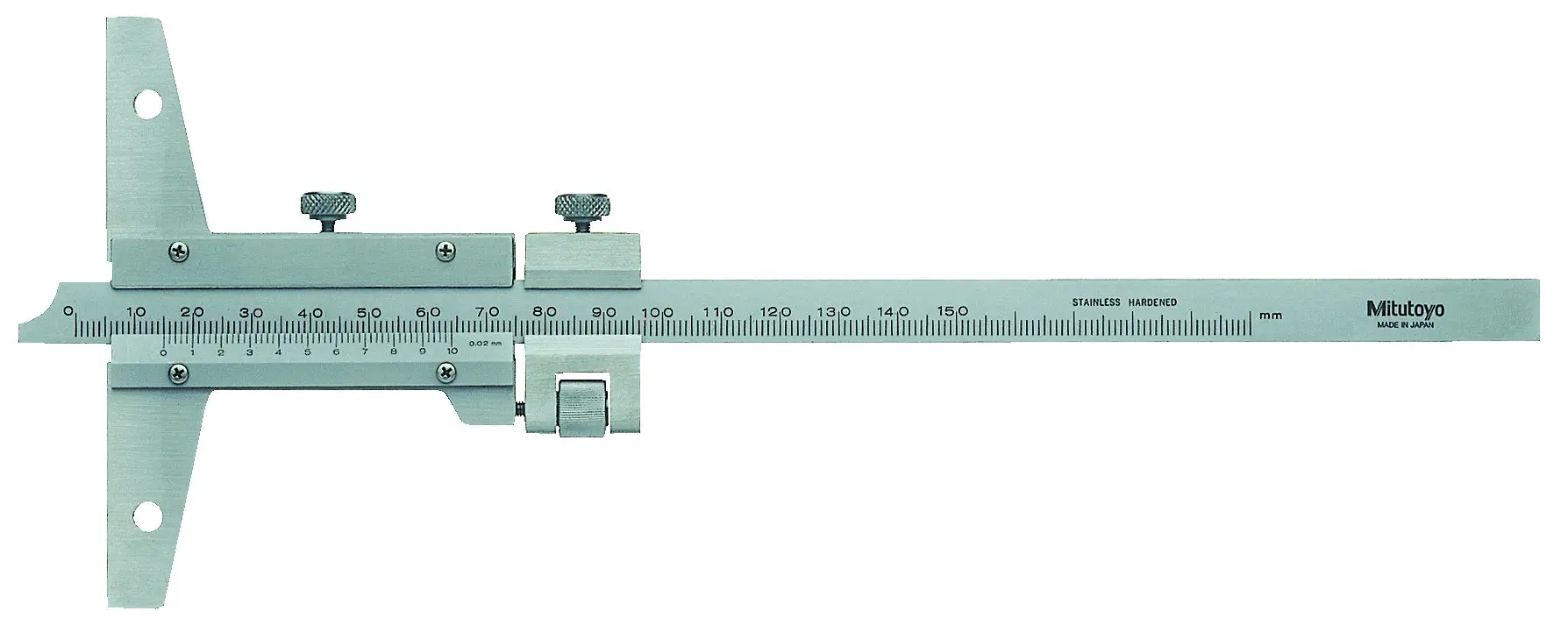

Para medir la profundidad de los agujeros, se puede utilizar un calibre de profundidad a vernier. Podemos utilizar aquí varillas de extensión si es necesario. Vea la siguiente imagen.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

Lea el artículo completo aquí: Pies de rey

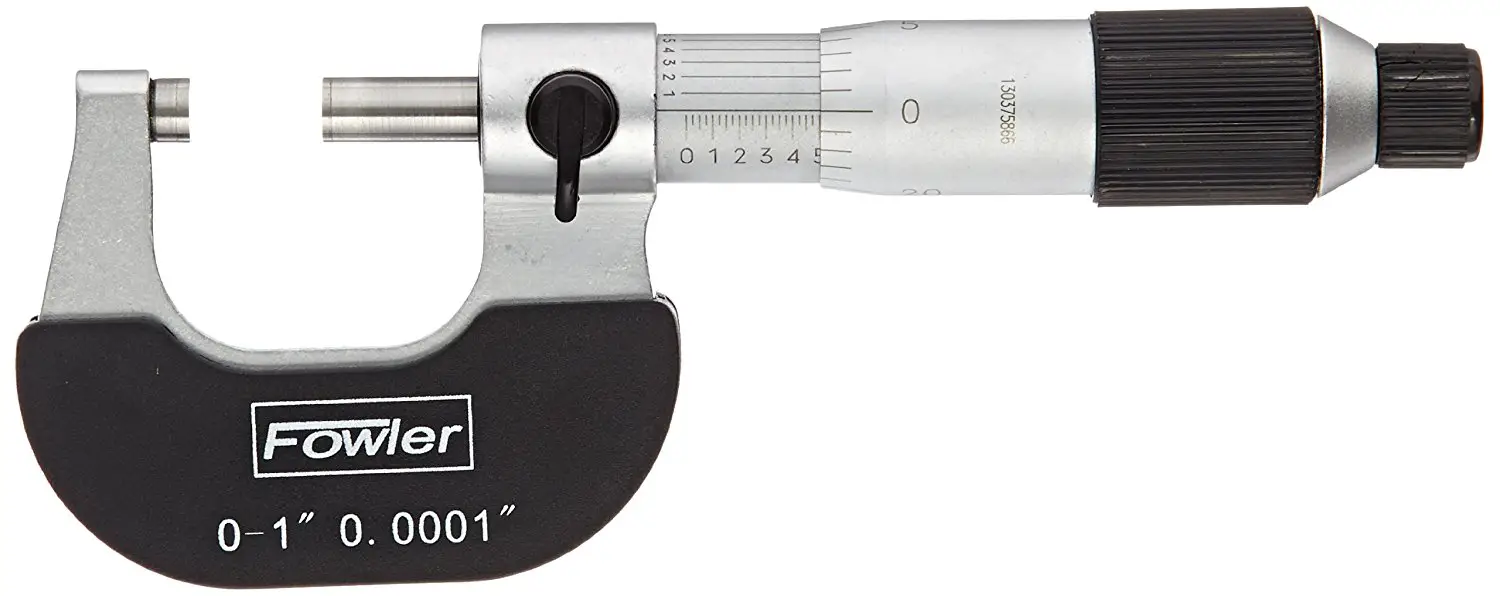

micrómetro

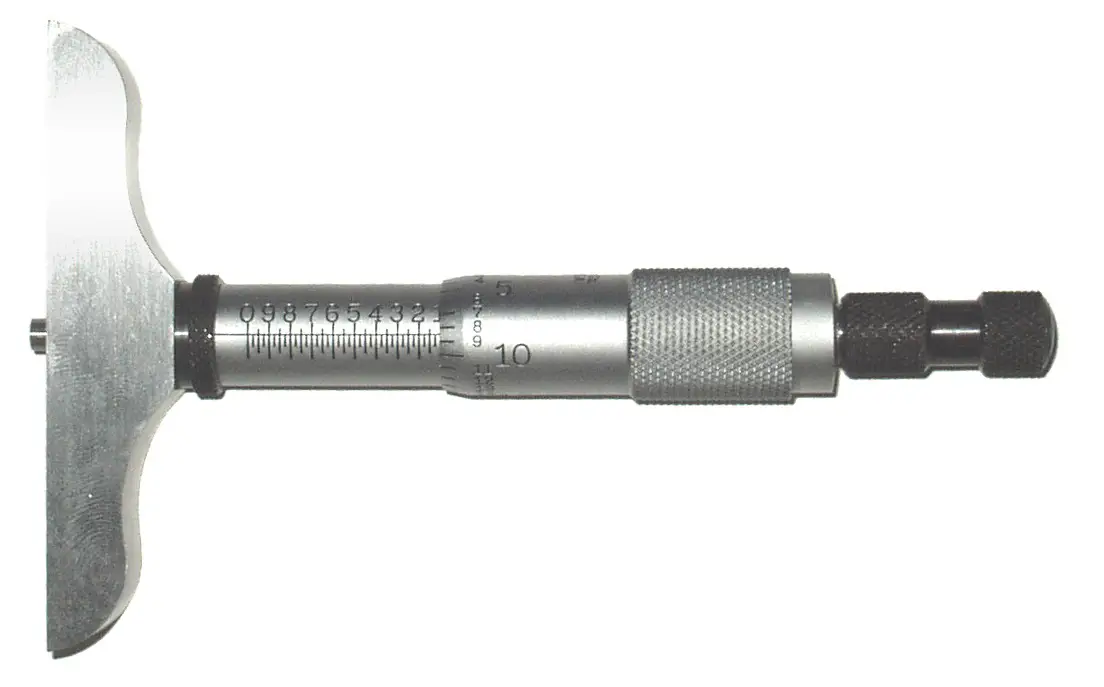

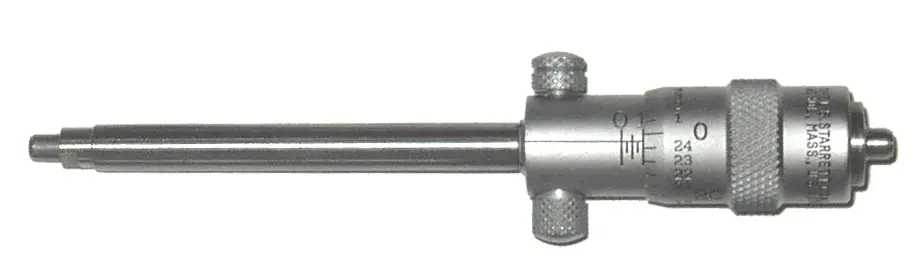

También conocido como Calibre de tornillo micrométrico porque en estos instrumentos se utiliza un tornillo calibrado para mediciones precisas. También podemos medir el diámetro y la profundidad interior y exterior. También se utiliza en microscopios para medir objetos microscópicos. Consulte los diferentes micrómetros disponibles para mediciones de interior, exterior y profundidad.

Lea el artículo completo aquí: Micrómetros

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal? ¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Comparadores de cuadrante

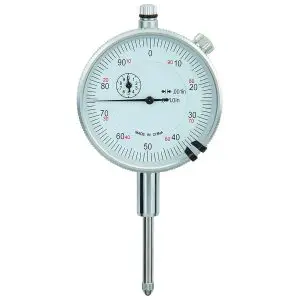

Se miden pequeñas distancias y ángulos. A menudo se utiliza para comprobar las tolerancias al inspeccionar el componente mecanizado y la deflexión de las vigas.

Lea el artículo completo aquí: Comparadores

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Instrumentos no graduados:

calibrar

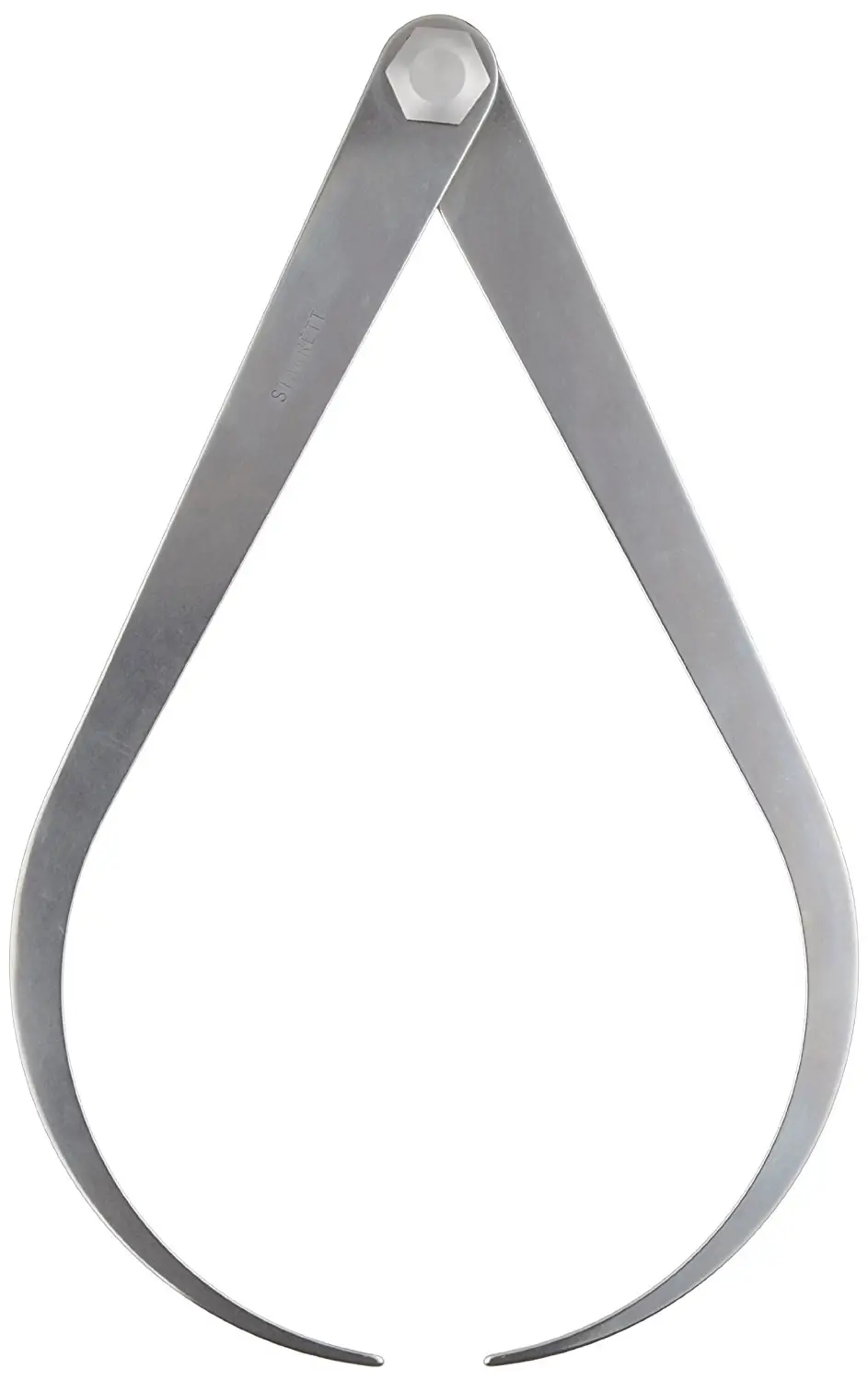

Se utiliza un calibre para medir los diámetros de piezas circulares. La pinza consta de dos patas articuladas en la parte superior. Estas patas están hechas de aceros al carbono y aleados.

Hay dos pinzas (pinzas exterior e interior).

A. Pinza de freno de articulación fija (Izquierda: exterior, derecha: interior)

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal? ¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

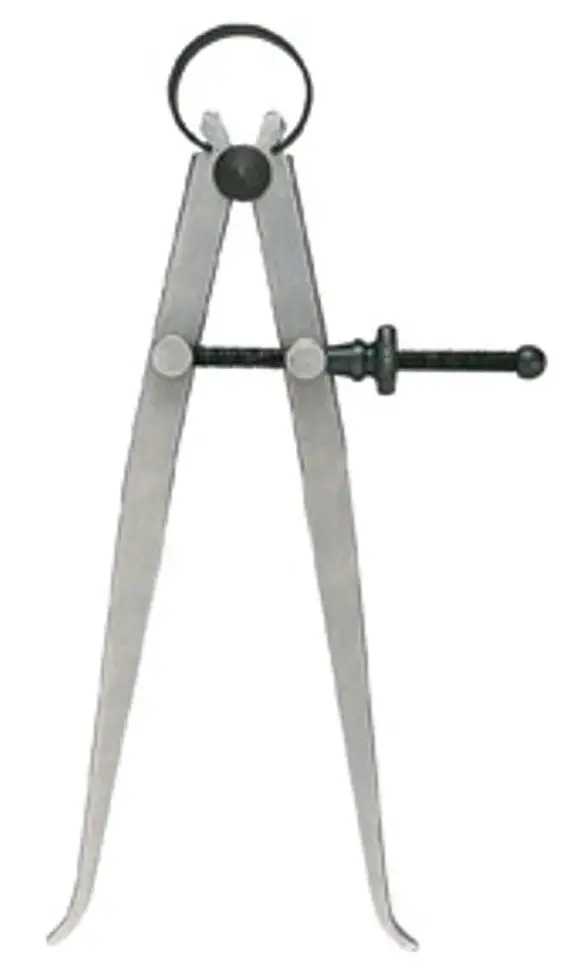

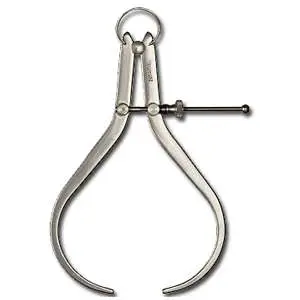

B. Sillín de resorte (Izquierda: exterior, derecha: interior)

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal? ¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

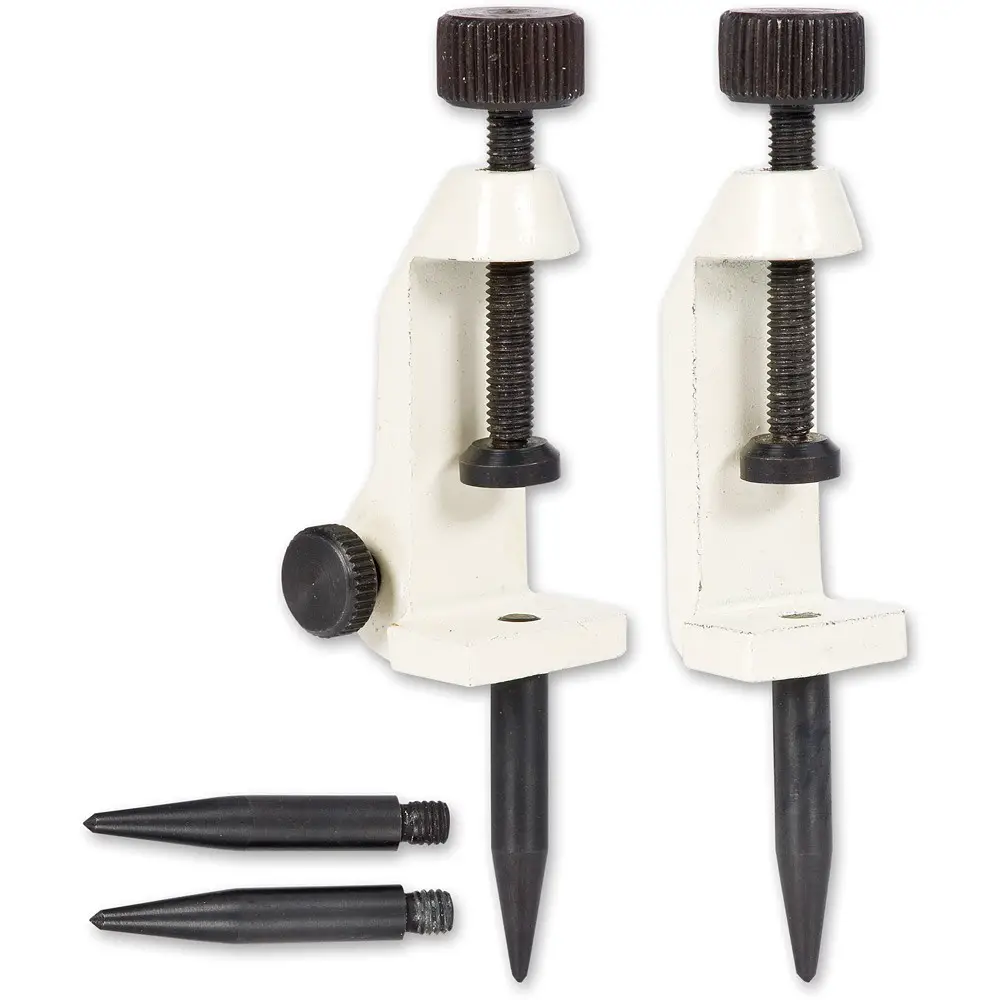

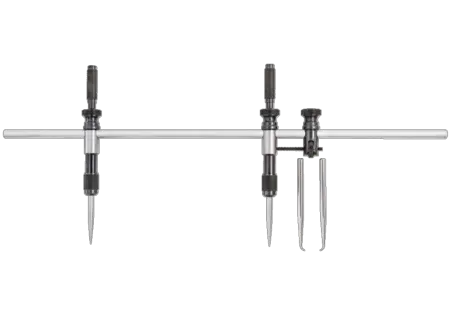

Traba (cabezas de trasmallo)

Las cabezas de trasmallo se sujetan a un poste rectangular para dibujar arcos y círculos y marcar el trabajo del follaje. Vea las siguientes imágenes.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal? ¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Dispositivos de medición telescópicos

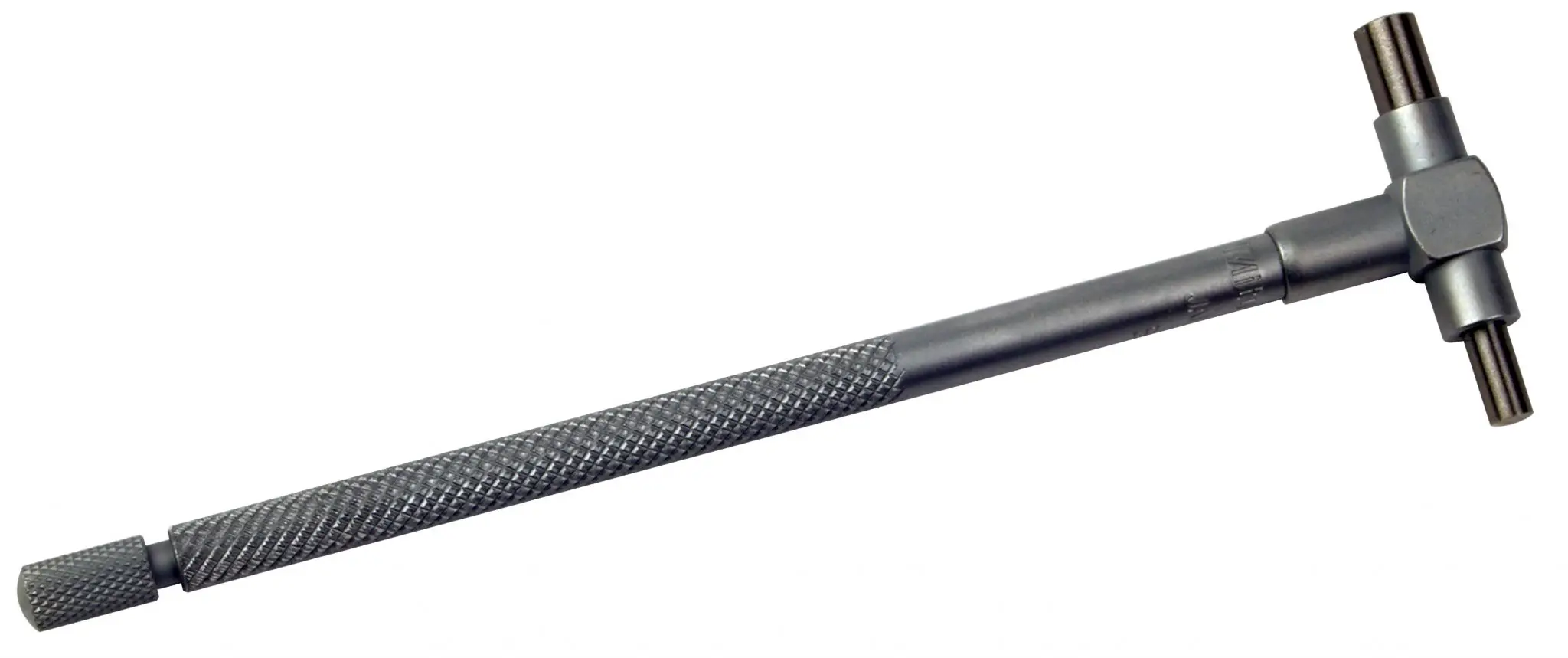

Se utiliza para medir el diámetro de agujeros o perforaciones. Este instrumento cuenta con émbolos con resorte que se usan junto con un micrómetro y cuenta con un mango unido a dos émbolos con resorte. Se pueden medir orificios desde pequeños hasta muy grandes.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Dispositivos de medición de superficies

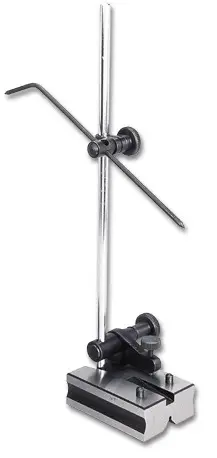

Se utiliza para encontrar el centro de material redondo. Se utiliza para marcar líneas paralelas. Este medidor de superficie tiene una base magnética para que pueda fijarse en su lugar. Muy a menudo, este medidor de superficie se utiliza junto con el bloque en V. El objeto cilíndrico se coloca en el bloque en V para marcar las líneas paralelas en el objeto.

Puedes leer el artículo completo aquí: Medición de Superficies

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Bordes rectos

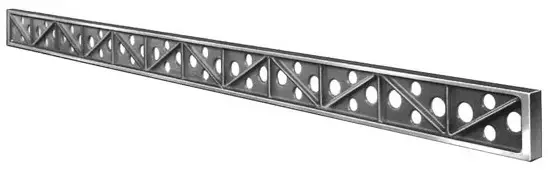

Los bordes rectos se utilizan para dibujar líneas rectas o comprobar su rectitud.

Si tiene marcas espaciadas uniformemente a lo largo de su longitud, generalmente se le llama regla.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Tamaños de alambre

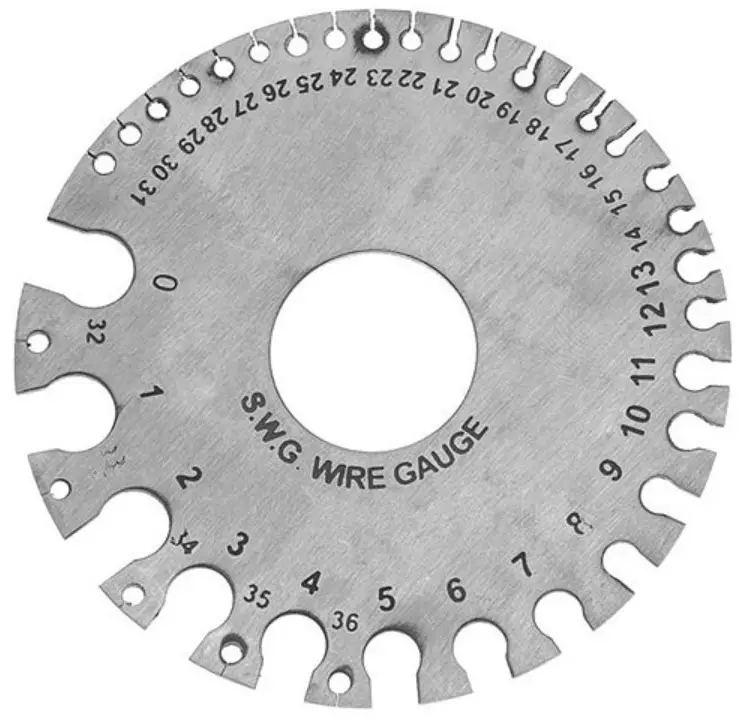

El espesor del alambre se utiliza para medir los diámetros de los alambres. Estos tamaños de cable son de forma circular u oblonga y tienen muescas en los bordes de la forma (como se muestra en la imagen a continuación) y cada muesca está estampada con el número del tamaño del cable.

Puedes leer el artículo completo aquí: Calibre de Cable

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Medidores de paso de tornillo

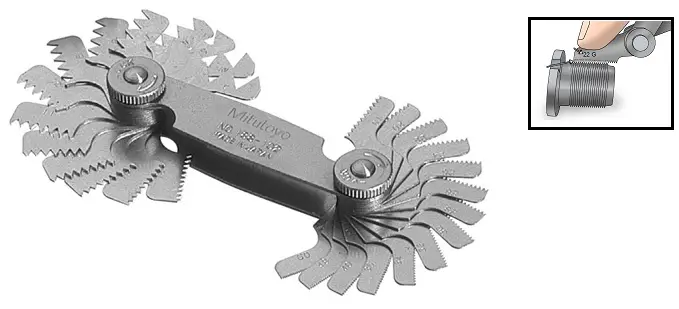

También conocido como Medidor de hilo O Dispositivo de medición de tono utilizado para medir el Paso o paso de la rosca del tornillo. Los medidores de paso de rosca no se utilizan para mediciones de precisión, sino que permiten al usuario determinar el perfil de una rosca determinada. Usando el medidor de paso, podemos clasificar rápidamente la rosca según la forma y el paso de la rosca del tornillo.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

Lea el artículo completo aquí: Medidor de paso de tornillo


Dispositivos de medición de radio

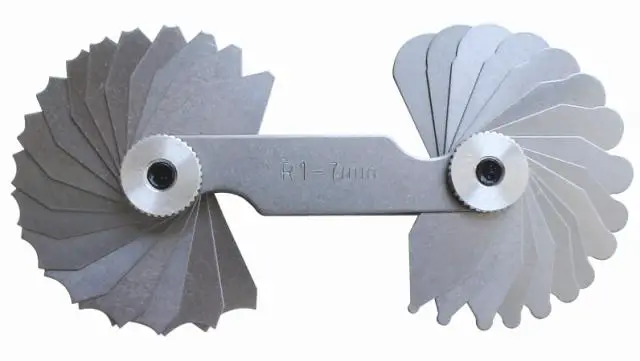

También conocido como calibre de filete. El medidor de radio se utiliza para medir el radio del objeto. Estos tampoco se utilizan para mediciones de precisión, sino que permiten al usuario determinar rápidamente el radio de la garganta.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

Puedes leer el artículo completo aquí: Dispositivo de medición de radio

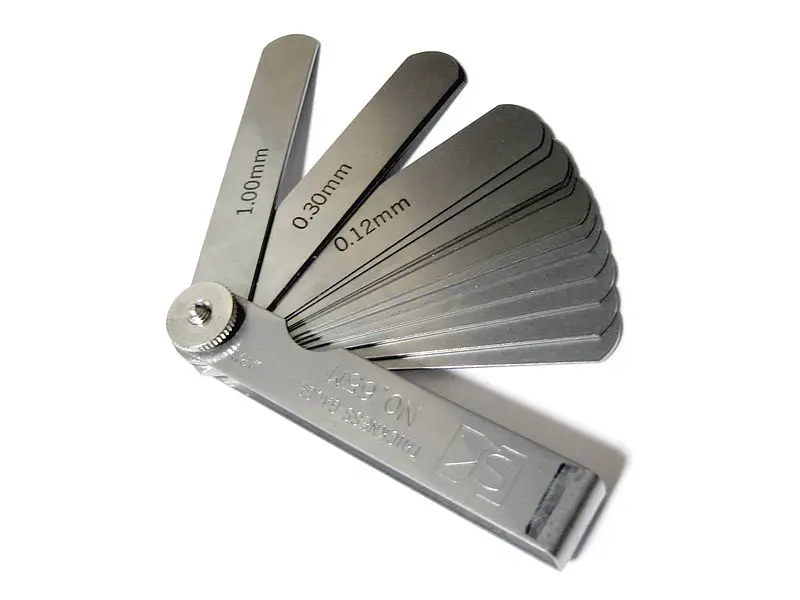

Medidores de espesor

Se utiliza para medir el espesor de objetos (chapa). El medidor de espesor consta de una pila de láminas de diferentes espesores y está marcado con el tamaño del espesor. Los medidores de espesor no se utilizan para mediciones de precisión, sino que permiten al usuario determinar rápidamente el espesor de las láminas.

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?


Dispositivos de medición de deslizamiento

También conocido por dimensiones finales, Medidores Johansson, Medidores Jo.


¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

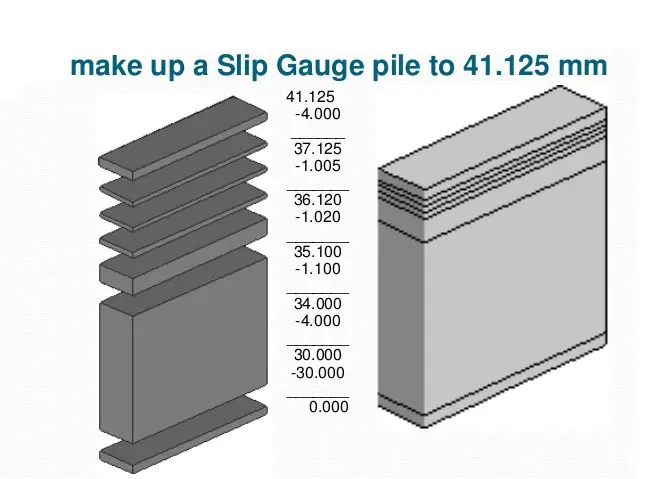

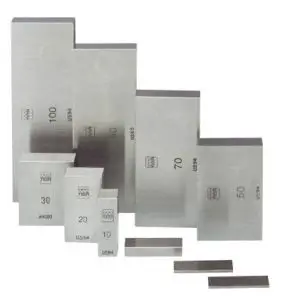

Estos vienen con una caja. El bloque individual está rectificado con precisión y traslapado hasta alcanzar un espesor específico. Estos bloques se apilan para crear la longitud deseada. Vea el ejemplo a continuación

Ejemplo:

¿Qué es la medida lineal?| ¿Qué son los dispositivos de medición lineal?

Puedes leer el artículo completo aquí: Calibre de deslizamiento

Estos son los diversos instrumentos disponibles en metrología para mediciones lineales.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Qué es la Medición Lineal?

En Metrología, la medición lineal se aplica a la medición de longitudes, diámetros, alturas y espesores, incluyendo mediciones externas e internas.

Instrumentos utilizados para la Medición Lineal:
Los instrumentos de medición lineal se pueden clasificar en instrumentos de medición directa e indirecta.

Instrumentos de medición directa:
– Instrumentos de medición graduados.
– Instrumentos de medición no graduados.

Instrumentos de medición indirecta:
– Comparadores mecánicos.

Los instrumentos de medición graduados más comunes son las reglas. Estas pueden estar hechas de plástico, madera o aleaciones de acero templado. Las reglas son instrumentos de medición no precisos.

El calibrador vernier es un instrumento de medición preciso inventado por Pierre Vernier. Se utiliza para medir tanto dimensiones internas como externas.

El calibrador de altura vernier se utiliza para determinar la altura de los objetos. Mide la altura utilizando la parte inferior de la punta como referencia.

El calibrador de profundidad vernier se utiliza para medir la profundidad de los agujeros. En caso necesario, se pueden utilizar varillas de extensión.

Los micrómetros, también conocidos como tornillos micrométricos, utilizan un tornillo calibrado para realizar mediciones precisas. Se pueden medir dimensiones internas, externas y profundidades utilizando este instrumento.

Los indicadores de carátula se utilizan para medir distancias y ángulos pequeños. Son ampliamente utilizados para verificar las tolerancias durante la inspección de componentes mecanizados.

Los instrumentos de medición no graduados incluyen el calibre, que se utiliza para medir los diámetros de las partes circulares. También incluyen los tramelles, que se utilizan para trazar arcos y círculos, y la regla telescópica, que se utiliza para medir diámetros de agujeros.

Los medidores de superficie se utilizan para encontrar el centro de materiales de sección circular y para trazar líneas paralelas.

Las reglas rectas se utilizan para trazar líneas rectas o comprobar su rectitud.

Las calibraciones de alambre se utilizan para medir los diámetros de los alambres. Estas calibraciones presentan muescas a lo largo de los bordes, cada una con un número de tamaño de alambre.

Las calibraciones de paso de tornillo se utilizan para medir el paso o avance de un tornillo. Permiten determinar rápidamente el perfil del rosca del tornillo.

Las calibraciones de radio se utilizan para medir el radio de un objeto.

Los medidores de espesor se utilizan para medir el espesor de objetos, como láminas de metal. Estos medidores consisten en una pila de láminas de diferentes espesores, cada una marcada con su tamaño.

Las calibraciones de ajuste se utilizan para obtener longitudes deseadas apilando bloques individuales de grosor específico.

Estos son los diferentes instrumentos disponibles en metrología para la medición lineal. Puede encontrar más información detallada sobre cada uno de ellos en los enlaces proporcionados.
