En metrología, el medidor de superficie es un instrumento que no es de precisión que se utiliza para dibujar líneas paralelas y encontrar el centro de un material con una sección transversal redonda. Se utiliza simplemente para dibujar líneas paralelas en la pieza de trabajo.


¿Por qué necesitamos dibujar líneas paralelas o encontrar el centro del objeto cilíndrico?

La respuesta es colocar la herramienta y el trabajo en el torno para mecanizar.


El medidor de superficie también se utiliza junto con el bloque en V y la placa angular.

¿Qué es la teoría de superficies? ¿Cómo uso el dispositivo de medición de superficies?

Estructura del dispositivo de medición de superficies:

Este dispositivo de medición de superficies tiene un magnético Base cuya fuerza magnética se puede activar y desactivar eficazmente a voluntad. Para que se bloqueen en su posición durante el uso y se puedan quitar fácilmente apagando la fuerza magnética. Se utiliza junto con el bloque V. Hay un poste vertical que sostiene una grabadora que se fija al poste vertical con una abrazadera universal. Esta barra vertical se llama huso. Con esta abrazadera universal, la grabadora se puede mover y girar en todas las direcciones. Esta abrazadera universal tiene tornillos que le permiten ajustar la grabadora hacia arriba y hacia abajo y hacia adelante y hacia atrás en la varilla vertical.


La base del medidor de superficie tiene ranuras en la parte inferior, como se muestra, lo que permite colocarlo sobre objetos cilíndricos. A veces tiene una base no magnética.

Placa angular| ¿Cuál es la placa angular en…

Por favor habilite JavaScript

Este manómetro puede proporcionar medidas más precisas si lo utilizamos junto con el comparador.


Principio de funcionamiento:

  1. Primero, se coloca el objeto cilíndrico sobre el bloque en V.
  2. Luego, el medidor de superficie se mueve horizontalmente a lo largo de la superficie de corte del objeto cilíndrico. De esta manera podemos dibujar las líneas paralelas.
  3. El objeto se gira unos 90° y se dibuja otra línea paralela en la superficie del objeto. Si giras el objeto nuevamente, puedes encontrar el centro del objeto cilíndrico 90° y dibujar una línea paralela.
  4. Repita el paso 3 desde los cuatro lados para obtener las líneas paralelas de los cuatro lados.

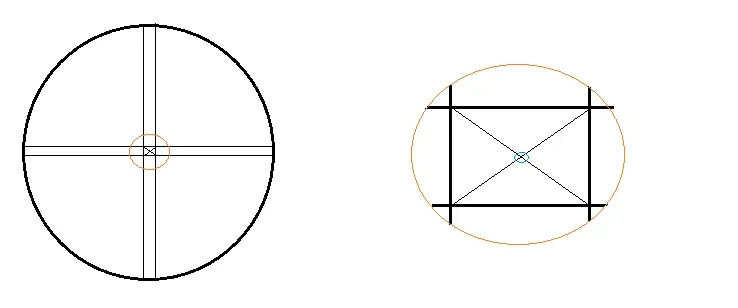

  5. Obtenemos un rectángulo de cuatro lados dibujando líneas paralelas desde cuatro lados. ver las siguientes imágenes.
  6. Finalmente, dibujando las diagonales del rectángulo podemos llegar al centro del objeto cilíndrico.¿Qué es la teoría de superficies? ¿Cómo uso el dispositivo de medición de superficies?

A breve vídeo tutorial también en el medidor de superficie de su tubo.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

La utilización de la galga de superficie en metrología

En metrología, la galga de superficie es un instrumento no preciso utilizado para trazar líneas paralelas y encontrar el centro de un material de sección redonda. Simplemente se utiliza para dibujar líneas paralelas en la pieza de trabajo.

¿Por qué necesitamos dibujar líneas paralelas o encontrar el centro de un objeto cilíndrico?

La respuesta es para fijar la herramienta y la pieza en la máquina de torno para su mecanizado.

La galga de superficie se utilizará junto con una cuña en V y una placa angular.

Construcción de la galga de superficie:

Esta galga de superficie tendrá una base magnética que se puede encender y apagar fácilmente para bloquear la posición mientras se utiliza y se puede quitar fácilmente apagando la potencia magnética. Se utiliza junto con la cuña en V. Hay una barra vertical que lleva un trazador unido mediante una abrazadera universal a la barra vertical. Esta barra vertical se llama husillo. Esta abrazadera universal permite que el trazador se mueva y rote en todas las direcciones. Esta abrazadera universal cuenta con tornillos para ajustar el trazador hacia arriba, hacia abajo, hacia adelante y hacia atrás en la barra vertical.

La base de la galga de superficie tiene ranuras en su cara inferior para poder colocarla también en objetos cilíndricos. A veces, también puede tener una base no magnética.

La galga de superficie puede proporcionar mediciones más precisas cuando se utiliza junto con el comparador de carátula.

Principio de funcionamiento:

Inicialmente, se coloca el objeto cilíndrico sobre la cuña en V. Luego, se desplaza la galga de superficie horizontalmente a lo largo de la cara del objeto cilíndrico. De esta manera, se pueden trazar las líneas paralelas. Se gira el objeto aproximadamente 90° y se traza otra línea paralela en la cara del objeto. Nuevamente, se gira el objeto aproximadamente 90° y se trazan otras líneas paralelas. Repetir este paso desde los cuatro lados para obtener las líneas paralelas desde los cuatro lados y formar un rectángulo. Mediante el trazado de las diagonales del rectángulo se puede encontrar el centro del objeto cilíndrico.

Finalmente, se recomienda ver un tutorial en video sobre el uso de la galga de superficie en YouTube para obtener una mejor comprensión del proceso.

Preguntas frecuentes:

  1. ¿Para qué se utiliza la galga de superficie?
  2. La galga de superficie se utiliza principalmente para trazar líneas paralelas y encontrar el centro de objetos cilíndricos en el proceso de mecanizado.

  3. ¿Cuáles son las partes principales de la galga de superficie?
  4. Las partes principales de la galga de superficie son la base magnética, la barra vertical (husillo), la abrazadera universal y el trazador.

  5. ¿Cuál es la importancia de encontrar el centro de un objeto cilíndrico?
  6. Encontrar el centro de un objeto cilíndrico es importante para realizar un mecanizado preciso en una máquina de torno.

  7. ¿Cómo se utiliza la galga de superficie junto con la cuña en V y la placa angular?
  8. La galga de superficie se utiliza posicionando el objeto cilíndrico sobre la cuña en V y aplicando movimientos horizontales para trazar líneas paralelas en la pieza de trabajo.

Esperamos que este artículo haya sido útil para comprender la utilización de la galga de superficie en metrología y su importancia en el proceso de mecanizado. Para obtener más información, puede consultar las siguientes fuentes:

Fuente 1 – Información adicional sobre la galga de superficie.

Fuente 2 – Tutorial en video sobre el uso de la galga de superficie en YouTube.
