¿Qué es un comparador en metrología? | Tipos de comparadores

Los comparadores son herramientas fundamentales en el campo de la metrología, pero quizás te estés preguntando qué son realmente y cómo funcionan. En este artículo, te explicaremos de manera sencilla y clara qué es un comparador en metrología y te presentaremos los diferentes tipos de comparadores que existen. Comprenderás su importancia en la medición de precisión y cómo pueden ayudarte a obtener resultados más precisos en tus mediciones. No te pierdas esta guía completa para conocer todos los detalles sobre los comparadores en metrología. ¡Comencemos!

En metrología, el comparador es un instrumento de precisión que se utiliza para comparar las dimensiones de un componente determinado con el estándar de trabajo real.


¿Qué es un comparador en metrología? | Tipos de comparadores¿Qué es un comparador en metrología? | Tipos de comparadoresEl comparador es un tipo indirecto de medición de precisión porque no mide la dimensión sino que muestra la diferencia en la medición entre el componente dado y el estándar de trabajo y se requiere otro instrumento de aumento para medir con precisión esta diferencia. ¿Aún no lo entiendes? Hablemos del principio

Principio y funcionamiento del comparador.

El comparador (con un comparador) se utiliza junto con los bloques patrón. Los calibres de calibre también se conocen como calibres de deslizamiento (ya lo sabes, ¿verdad?)

Comparadores neumáticos o dispositivos de medición de presión.

Por favor habilite JavaScript


Ahora necesita organizar los calibres deslizantes a la dimensión que debería tener la pieza de trabajo.

Los calibres deslizantes tienen las dimensiones estándar de trabajo, pero la pieza de trabajo tiene una desviación de este estándar de trabajo.

La dimensión de la pieza de trabajo puede ser menor o mayor que esta dimensión (medidor de deslizamiento).

Esta diferencia dimensional se puede mostrar utilizando el indicador de cuadrante del comparador. Todavía me pregunto cómo funcionará entonces. Entonces necesitas saber cómo funciona el microcator de Johansson.

Veamos cuántos tipos de comparadores hay disponibles.

Clasificación de comparadores

  1. Comparadores mecánicos

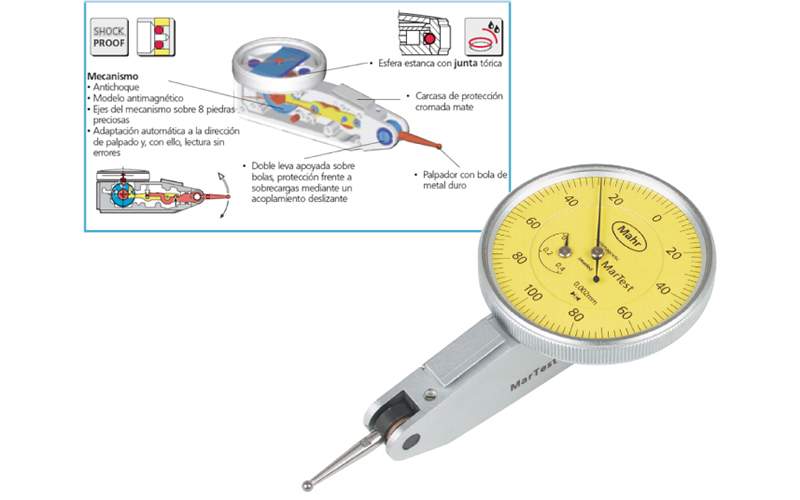

    • Medidor de reloj
    • Comparador mecánico tipo lectura
    • microcator johansson
    • comparador sigma
  2. Comparadores eléctricos y electrónicos.
  3. Electromecánico. Comparadores
  4. Comparadores ópticos
  5. Comparadores mecánico-ópticos
  6. Comparadores neumáticos
  7. Comparadores de desplazamiento de líquidos
  8. Comparadores de verificación múltiple
    • Comparador eléctrico de control múltiple
    • Comparadores de control múltiple de aire
    • Combinación de aire-eléctrico.
  9. Máquinas de medición automáticas
  10. Comparadores de proyección

Ahora ya te haces una idea de cuáles son los diferentes tipos de comparadores, ¿verdad? Y veamos algunos posibles usos de los comparadores…

Uso de comparadores

  • Se utilizan como calibres de trabajo para mantener la tolerancia en todas las etapas de fabricación.
  • Se utiliza en estándares de laboratorio para relacionar medidores de prueba entre sí.
  • Los comparadores se utilizan para la inspección final después de que las piezas hayan sido fabricadas antes del montaje.
  • Para comprobar aparatos de medición recién adquiridos.
  • Se puede utilizar para inspeccionar piezas recibidas de fuentes externas.

Diploma

Los enlaces le llevarán a los artículos individuales sobre los distintos tipos de comparadores. Si tiene alguna duda, háganoslo saber en la sección de comentarios a continuación.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded






El comparador: una herramienta de precisión en metrología

El comparador: una herramienta de precisión en metrología

En metrología, el comparador es un instrumento de precisión que se utiliza para comparar las dimensiones de un componente dado con el estándar de trabajo real.

El comparador es un tipo de medición de precisión indirecta porque no medirá la dimensión, sino que indicará la diferencia en la medición entre el componente dado y el estándar de trabajo, y se necesita otro instrumento de amplificación para medir esta diferencia con precisión. ¿Todavía no lo entiendes? Vamos a hablar del principio.

Principio y funcionamiento del comparador

El comparador (que tendrá un indicador de dial) se utilizará junto con los bloques calibradores. Los bloques calibradores también se conocen como bloques patrón (ya lo sabes, ¿verdad?).

Ahora necesitas acomodar los bloques calibradores a una dimensión que el pieza de trabajo debería tener.

Los bloques calibradores tendrán la dimensión estándar de trabajo, pero la pieza de trabajo tendrá una desviación de esta dimensión (bloque patrón).

Esta diferencia en las dimensiones se puede mostrar con la ayuda del indicador de dial del comparador. ¿Aún te preguntas cómo funcionará entonces? Debes conocer cómo funciona el Johansson Mikrokator.

Tipos de comparadores

  1. Comparadores mecánicos
    • Indicador de dial
    • Comparador mecánico de tipo lectura
    • Johansson Mikrokator
    • Comparador Sigma
  2. Comparadores eléctricos y electrónicos
    • Comparadores electro-mecánicos
    • Comparadores ópticos
    • Comparadores mecánico-ópticos
  3. Comparadores neumáticos
    • Comparadores de desplazamiento de fluido
    • Comparadores multicomprobación
    • Comparadores multicomprobación eléctricos
    • Comparadores multicomprobación de aire
    • Combinación de aire-eléctrico
  4. Máquinas de medición automática
    • Comparadores de proyección

Ahora tienes una idea de cuáles son los diferentes tipos de comparadores, ¿verdad? Veamos algunos usos de los comparadores…

Usos de los comparadores

  • Se utilizan como medidores de trabajo para mantener la tolerancia en todas las etapas de fabricación.
  • Se utilizan en estándares de laboratorio para correlacionar los medidores de inspección.
  • Para la inspección final, se utilizan comparadores después de la producción de las piezas antes del montaje.
  • Pueden utilizarse para inspeccionar las piezas recibidas de fuentes externas.

Conclusión: Puedes seguir los enlaces para obtener los artículos individuales de los tipos de comparadores individuales. Si tienes alguna duda, déjanos un comentario a continuación.
