El embrague es una parte esencial de cualquier vehículo con transmisión manual, pero ¿sabes realmente qué es y cómo funciona? En este artículo, vamos a explorar en detalle qué es un embrague y en particular, vamos a centrarnos en el embrague de fricción, uno de los tipos más comunes. Descubriremos cómo funciona, para qué se utiliza y cuáles son sus componentes principales. Así que prepárate para adentrarte en el apasionante mundo del embrague y ampliar tu conocimiento automovilístico. ¡Acompáñanos!
En el ámbito de la transmisión de potencia, el embrague juega un papel importante en la transmisión de potencia entre el conductor y el vehículo conducido, que debe arrancar y detenerse con frecuencia. En esta aplicación se utiliza un embrague para completar esta tarea. Analicemos más detalles sobre el embrague de fricción.
Embrague de fricción
Un embrague de fricción es un dispositivo utilizado en automóviles para conectar el motor al eje impulsado. La fuerza de fricción se utiliza para arrancar el eje impulsado desde el reposo y llevarlo gradualmente a la velocidad correcta sin un deslizamiento excesivo de las superficies de fricción.
A la hora de acoplar y desacoplar el embrague hay que tener especial cuidado con los embragues de fricción.
- Se debe mantener la orientación adecuada del rodamiento.
- Las superficies de contacto deben desarrollar la fuerza de fricción requerida para recibir y sostener la carga con una presión relativamente baja entre las superficies de contacto.
- El disco del embrague debería poder disipar el calor de manera más eficiente y la tendencia a atrapar calor debería ser menor.
- Las superficies de acoplamiento deben ser lo suficientemente rígidas para distribuir la presión de manera uniforme.
Tipos de embragues de fricción
- Embragues de disco o multidisco (embrague monodisco o multidisco)
- Acoplamientos cónicos
- Embragues centrífugos
Los acoplamientos de disco y cono se basan en la misma teoría que los cojinetes de pivote y collar.
Diseño de embrague de fricción

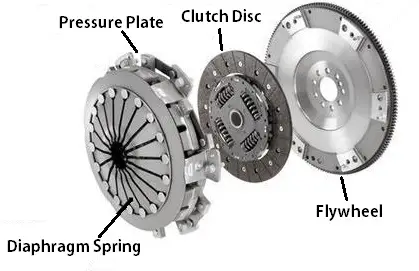

Un embrague de fricción consta de los siguientes componentes principales
- volante
- plancha de impresión
- Disco de embrague
volante
Esta es la parte principal asociada con el rendimiento del motor. Al lado está montado el disco de embrague. Cuando la placa de presión aplica presión al disco del embrague, el disco del embrague engrana el volante. Este volante se puede fabricar para adaptarse a algunos tamaños estándar SAE (Sociedad de Ingeniería Automotriz) o incluso tamaños que no son SAE. Estos volantes suelen estar hechos de acero.
Disco de embrague
Un disco o disco de embrague es el componente principal de los embragues de fricción. Este disco o placa es una placa de metal con superficies de fricción en ambos lados del disco. Estas superficies de fricción deben estar hechas de un material con un alto coeficiente de fricción para garantizar una transmisión del par sin deslizamiento.
plancha de impresión
Por favor habilite JavaScript
Una placa de presión que aplica presión a los discos del embrague utilizando resortes adjuntos para mantener un contacto adecuado entre las superficies del embrague y las superficies del volante. En los automóviles, a esta placa de presión se le da el control de la palanca para activar y desactivar el embrague con frecuencia.
El embrague de fricción funciona
Como puede ver en el esquema del embrague de disco único de arriba. Como se mencionó anteriormente, el volante está conectado al eje de transmisión y el disco de embrague se sujeta al volante mediante la presión ejercida por la placa de presión. Esta placa de presión tendrá un resorte helicoidal o un resorte de diafragma.
Este plato de presión siempre ejerce presión sobre el disco de embrague. Esto significa que el embrague siempre está conectado al volante. Se proporciona un mecanismo de palanca para aumentar la presión sobre el disco del embrague y separarlo del volante cuando sea necesario.
Aplicaciones de embrague de fricción
La industria del automóvil es uno de los principales campos de aplicación de los embragues de fricción.
E incluso si utilizamos motores diésel existe la posibilidad de utilizar el embrague. Sin embargo, también están disponibles varios acoplamientos. Como un turboembrague, por ejemplo. Puede ser un embrague de fricción o cualquier otro tipo de embrague según los requisitos del cliente.
Diploma
Hemos discutido qué es un embrague, los diferentes tipos de embrague de fricción, el principio de funcionamiento del embrague, la estructura y las aplicaciones del embrague. Si tiene alguna otra idea sobre este tema, háganoslo saber en la sección de comentarios a continuación.
El embrague de fricción: una pieza clave en la transmisión de potencia
En el ámbito de la transmisión de potencia, el embrague juega un papel significativo en la transferencia de energía entre el conductor y el mecanismo impulsado, permitiendo iniciar y detener el movimiento con frecuencia. En esta aplicación, se utiliza un embrague de fricción para realizar esta tarea. Vamos a discutir más detalles sobre el embrague de fricción.
Embrague de fricción
El embrague de fricción es un dispositivo utilizado en los automóviles para conectar el motor al eje impulsado. La fuerza de fricción se utiliza para iniciar el movimiento del eje desde el reposo y llevarlo gradualmente a la velocidad adecuada sin que se produzca un deslizamiento excesivo de las superficies de fricción.
Durante el proceso de acoplamiento y desacoplamiento del embrague, se deben tener en cuenta algunos aspectos para garantizar su correcto funcionamiento:
- Se debe mantener una alineación adecuada de los cojinetes.
- Las superficies de contacto deben desarrollar la fuerza de fricción requerida para transmitir y sostener la carga con una presión razonablemente baja entre las superficies de contacto.
- La placa del embrague debe ser capaz de disipar el calor de manera más eficiente y tener una menor tendencia a acumular calor.
- Las superficies del embrague deben ser lo suficientemente rígidas como para distribuir la presión de manera uniforme.
Tipos de embrague de fricción
Existen varios tipos de embragues de fricción, entre los cuales se encuentran:
- Embragues de disco o placa (embragues de disco simple o de disco múltiple).
- Embragues cónicos.
- Embragues centrífugos.
Los embragues de disco y cónicos se basan en la misma teoría que los cojinetes de pivote y collar.
Construcción del embrague de fricción
Un embrague de fricción consta de los siguientes componentes principales:
- Volante de inercia (flywheel).
- Plato de presión (pressure plate).
- Placa del embrague (clutch plate).
Volante de inercia (flywheel)
Esta es la parte principal que se conectará a la salida del motor. La placa del embrague se instalará junto a él. A medida que el plato de presión aplica presión sobre la placa del embrague, esta se acoplará al volante de inercia. Los volantes de inercia suelen fabricarse en tamaños estándar según las normas de la Society of Automotive Engineering (SAE), pero también pueden estar disponibles en tamaños no estándar. Estos volantes de inercia suelen estar hechos de acero.
Placa del embrague (clutch plate)
La placa del embrague o disco es el componente principal en los embragues de fricción. Este disco o placa es una pieza metálica con superficies de fricción en ambos lados. Estas superficies de fricción deben estar hechas de un material con un coeficiente de fricción alto, lo cual garantizará la transmisión del par sin ningún deslizamiento.
Plato de presión (pressure plate)
El plato de presión se utiliza para aplicar presión sobre las placas del embrague y mantener el contacto adecuado entre las superficies de fricción del embrague y las superficies del volante de inercia mediante muelles que están acoplados a él. En los automóviles, este plato de presión se controla mediante una palanca para acoplar y desacoplar el embrague con frecuencia.
Funcionamiento del embrague de fricción
Tal como se muestra en el esquema anterior de un embrague de disco simple, el volante de inercia se conecta al eje de transmisión y la placa del embrague se mantiene unida al volante de inercia mediante la presión ejercida por el plato de presión. El plato de presión puede contar con un muelle helicoidal o un resorte de diafragma.
Este plato de presión siempre ejerce presión sobre la placa del embrague, lo que significa que el embrague se encuentra siempre acoplado al volante de inercia. Se proporciona un mecanismo de palanca para aliviar la presión sobre la placa del embrague y desacoplarla del volante de inercia cuando sea necesario.
Aplicaciones del embrague de fricción
La industria automovilística es uno de los principales sectores en los que se utiliza ampliamente el embrague de fricción. Además, se utiliza en motores diésel, aunque también existen otros tipos de embragues disponibles, como el embrague turbo. Por lo tanto, este puede ser un embrague de fricción o cualquier otro tipo de embrague según las preferencias del cliente.
Conclusion
Hemos analizado qué es el embrague de fricción, los diferentes tipos de embragues de fricción, el principio de funcionamiento, la construcción y las aplicaciones del embrague. Si tienes alguna idea adicional sobre este tema, déjanos tus comentarios en la sección de comentarios.
