¿Alguna vez has escuchado hablar de las placas de superficie y te has preguntado qué son y para qué se utilizan? En el mundo de la metrología, las placas de superficie son herramientas fundamentales que juegan un papel vital en la precisión de las mediciones. En este artículo, exploraremos qué es una placa de superficie y los diversos usos que tienen en el campo de la metrología. Si estás interesado en aprender más sobre esta fascinante herramienta, ¡sigue leyendo!

En metrología, la placa de medición se utiliza como base de medición o superficie de referencia para comprobar la uniformidad de las superficies. La placa de medición constituye la base de la medición. Los paneles de superficie se utilizan a menudo cuando se realizan inspecciones. Discutiremos qué es una placa de superficie. Uso de placa de superficie, material de construcción de la placa de superficie.


La placa de superficie es una estructura masiva y sólida con alta rigidez y una verdadera planitud de la superficie.

Construcción de paneles de superficie.

Las placas de superficie están hechas de hierro fundido (CI) y reciben un tratamiento térmico para aliviar las tensiones internas. La parte superior de la placa de superficie está diseñada para ser realmente plana. La parte posterior de los paneles de superficie tiene nervaduras para aumentar la rigidez estructural y soportar cargas elevadas.

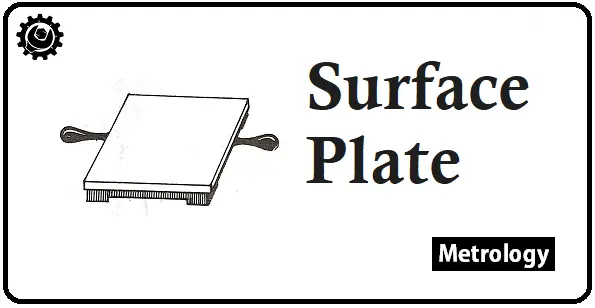

Mira en la imagen cómo están dispuestas las costillas para hacerlo más fuerte.

¿Qué es una placa de superficie? Usos de las placas de superficie | Metrología ¿Qué es una placa de superficie? Usos de las placas de superficie | Metrología

Este medidor de superficie está sostenido por tornillos niveladores para garantizar que la placa de superficie esté verdaderamente horizontal.


Propiedades materiales requeridas

Para realizar una placa de superficie perfecta, el material debe cumplir los siguientes requisitos.

  • Debe tener un alto nivel de rigidez.
  • Alta calidad superficial, resistencia al desgaste y a la corrosión.
  • libre de deformaciones (Deformar significa torcer)

Materiales para hacer paneles de superficie.

  • Hierro fundido (CI)
  • granito
  • Vaso

Placa de superficie de hierro fundido/placas de superficie CI

¿Qué son los comparadores mecánicos?

Por favor habilite JavaScript

El hierro fundido es el material más utilizado para fabricar paneles de superficie. El hierro fundido proporciona los mejores paneles de superficie en comparación con otros materiales. Tratamiento térmico y recocido para aliviar tensiones internas. Las placas de hierro fundido pueden deformarse hasta cierto punto si se les aplica una carga repentina.

Losas de superficie de granito

Las losas de granito son mejor conocidas por sus losas de acero inoxidable. Las losas de superficie de granito son resistentes a los cambios de temperatura y al calor, lo que les permite mantener su planitud durante una vida útil más larga. La dureza de las losas de granito es mayor que la de las losas de CI.

Paneles de superficie de vidrio

Los paneles de superficie también pueden estar hechos de vidrio. Las principales razones para fabricar paneles con superficie de vidrio son las siguientes.

  • Reducción de peso
  • Evite la corrosión y las rebabas.
  • Archive con alta precisión y consérvelo para una vida más larga

Sin embargo, hay que manipularlos con cuidado porque pueden romperse. Actualmente se utilizan placas de superficie cerámica.

Se deben tomar precauciones al utilizar los paneles de superficie.

  1. La planitud debe revisarse ocasionalmente para garantizar que la superficie esté en buenas condiciones de funcionamiento.
  2. Mantenga los medidores alejados de la placa de superficie. No deben dejarse caer sobre la superficie del panel ya que esto puede causar daños.
  3. La parte superior debe limpiarse antes de su uso para evitar el polvo y otras partículas.
  4. Cuando no estén en uso, deben cubrirse con la cubierta de madera.
  5. Intente utilizar toda el área en lugar de una zona específica cada vez para que el desgaste de la placa de superficie sea uniforme en el tiempo.
  6. Después de usar la placa de superficie, el lado plano superior debe recubrirse con un agente anticorrosión (aceite o grasa).

¿Le gustaría saber con qué precisión es la planitud de la placa de superficie?

Lea este artículo «Prueba de la planitud de los paneles de superficie».

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

¿Qué es una Placa de Superficie y para qué se utiliza?

En metrología, la Placa de Superficie se utiliza como una base de medición o una superficie de referencia para probar la planitud de las superficies. La Placa de Superficie forma la base de la medición y se utiliza ampliamente en donde se lleva a cabo la inspección. En este artículo, discutiremos qué es una Placa de Superficie, sus usos y la construcción de los materiales utilizados.

Construcción de las Placas de Superficie

Las Placas de Superficie están hechas de hierro fundido (C.I) y tratadas térmicamente para aliviar las tensiones internas. La cara superior de la Placa de Superficie está diseñada para ser completamente plana. La parte trasera de las Placas de Superficie tiene nervaduras para aumentar la rigidez estructural y resistir cargas pesadas.

Para hacer una Placa de Superficie perfecta, el material debe tener propiedades como alta rigidez, un acabado superficial de alta calidad, resistencia al desgaste y la corrosión, y debe estar libre de deformaciones.

Materiales utilizados para hacer las Placas de Superficie

Hierro fundido (C.I)
Granito
Vidrio

Placas de Superficie de Hierro Fundido (C.I)

El hierro fundido es el material más comúnmente utilizado para hacer las Placas de Superficie. El hierro fundido proporciona las mejores Placas de Superficie en comparación con otros materiales. Se somete a tratamientos térmicos y se recocina para aliviar las tensiones internas. Las Placas de Superficie de hierro fundido tienen permitida cierta deformación cuando se someten a una carga repentina.

Placas de Superficie de Granito

Las Placas de Superficie de granito son conocidas por su superficie resistente a la oxidación. Las Placas de Superficie de granito pueden mantener su planitud durante más tiempo, ya que no se ven afectadas por los cambios de temperatura y el calor. La dureza del granito es mayor que la de las Placas de Superficie de hierro fundido.

Placas de Superficie de Vidrio

Las Placas de Superficie también pueden estar hechas de vidrio. Las razones principales para hacer las Placas de Superficie de vidrio son la reducción de peso, evitar la corrosión y las rebabas, alcanzar alta precisión y mantenerla durante más tiempo. Sin embargo, deben ser manipuladas con cuidado, ya que pueden romperse. En la actualidad, se están utilizando Placas de Superficie de cerámica.

Precauciones al usar las Placas de Superficie

Se debe verificar ocasionalmente la planitud para asegurarse de que la superficie esté en perfectas condiciones de uso.
Mantenga los instrumentos de medición alejados de la Placa de Superficie, no los deje caer sobre la superficie, ya que pueden causar daños.
La superficie superior debe limpiarse antes de usarla para evitar el polvo y otras partículas.
Cuando no estén en uso, las Placas de Superficie deben cubrirse con una tapa de madera.
Trate de utilizar todas las áreas en lugar de una específica cada vez para que el desgaste de la Placa de Superficie sea uniforme con el tiempo.
Después de usar la Placa de Superficie, la cara superior plana debe recubrirse con un producto resistente a la corrosión (aceite o grasa).

Si desea saber qué tan plana es realmente la Placa de Superficie, lea el artículo «Pruebas de Planitud en Placas de Superficie».

En resumen, una Placa de Superficie es una estructura sólida y masiva utilizada como base para medir la planitud de las superficies. Está construida con materiales como hierro fundido, granito o vidrio, dependiendo de las necesidades y preferencias. Las Placas de Superficie son ampliamente utilizadas en inspecciones y pruebas de planitud. Es importante seguir las precauciones recomendadas para garantizar su correcto uso y durabilidad.
