Los sistemas de encendido por batería se utilizan en automóviles para crear una chispa en la bujía para la combustión del combustible en el motor de combustión interna. Aquí la batería es la principal fuente de generación de chispas. Se utiliza principalmente en vehículos comerciales ligeros.

Partes principales

Las partes principales del sistema de encendido de la batería son

1. Batería
2. Interruptor de encendido
3. Resistencia al lastre
4. Bobina de encendido
5. Disyuntor de contacto
6. Condensador
7. Distribuidor
8. Bujía

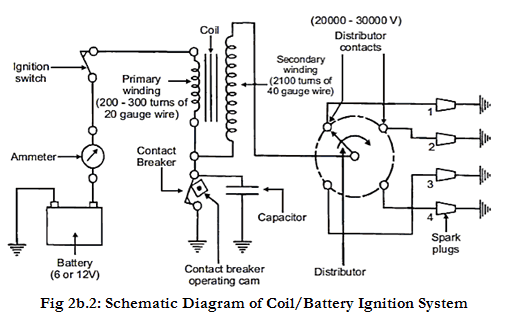

La figura muestra el diagrama lineal del sistema de encendido por batería para un motor de gasolina de 4 cilindros. Básicamente consta de una batería de 6 o 12 voltios, amperímetro, llave de encendido, autotransformador (transformador elevador), disyuntor, condensador, rotor distribuidor, puntos de contacto del distribuidor, bujías, etc.

Sistema de encendido por batería: cómo funciona, ventajas y desventajas

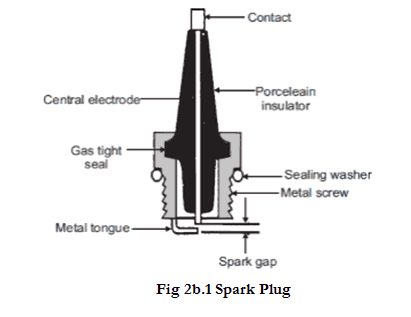

bujía

Tenga en cuenta que la figura muestra el sistema de encendido para un motor de gasolina de 4 cilindros, aquí hay 4 bujías y la leva del interruptor tiene 4 esquinas. (Si es un motor de 6 cilindros, tiene 6 bujías y la leva del interruptor es un hexágono perfecto).

Sistema de encendido por batería: cómo funciona, ventajas y desventajas
Sistema de encendido por batería

El sistema de encendido se divide en 2 circuitos:

(i) Circuito primario: Consta de una batería de 6 o 12 V, un amperímetro, un interruptor de encendido y un devanado primario. Tiene 200-300 vueltas de cable 20 SWG (Sharps Wire Gauge), un disyuntor de contacto y un condensador.

(ii) Circuito secundario: Consta de un devanado secundario. El devanado secundario consta de aproximadamente 21.000 vueltas de cable de calibre 40 (S WG). El extremo inferior está conectado al extremo inferior del devanado primario y el extremo superior del devanado secundario está conectado al centro del rotor distribuidor. Los rotores del distribuidor giran y hacen contacto con puntos de contacto y están conectados a bujías instaladas en las culatas (tierra del motor).

(iii) Trabajando: Cuando el interruptor de encendido está cerrado y el motor está en marcha, tan pronto como se cierra el contacto del disyuntor, fluye una corriente de bajo voltaje a través del devanado primario. Cabe señalar también que la leva de la copa de contacto abre y cierra el circuito 4 veces (para 4 cilindros) en una revolución. Cuando el interruptor abre el contacto, el campo magnético comienza a colapsar. Debido a este campo magnético colapsante, se induce corriente en el devanado secundario. Y con más vueltas (a 21.000 vueltas) del devanado secundario, el voltaje aumenta a 28.000-30.000 voltios.

Esta corriente de alto voltaje se dirige al centro del rotor del distribuidor. El rotor del distribuidor gira y entrega esta corriente de alto voltaje a la bujía correcta según el orden de encendido del motor. Cuando la corriente de alto voltaje salta la distancia de la bujía, crea la chispa y se enciende la carga, comienza la combustión, los productos de la combustión se expanden y generan electricidad.

(a) La función del condensador es reducir la formación de arcos en los puntos del interruptor de contacto (CB). Incluso si se abre el disyuntor, el campo magnético en el devanado primario comienza a colapsar. Cuando el campo magnético colapsa, el condensador se carga completamente y luego comienza a descargarse, lo que contribuye a la acumulación de voltaje en el devanado secundario.

(b) La leva del interruptor de contacto y el rotor del distribuidor están montados en el mismo eje. Los motores de dos tiempos funcionan a la misma velocidad del motor. Y con los motores de 4 tiempos se conducen a mitad de régimen.

Ventajas

(a) Bajo costo inicial.

(b) Mejor chispa a bajas velocidades y mejor arranque que con el sistema magnético.

(c) Sistema confiable.

(d) No hay problemas debido al ajuste del tiempo de encendido.

(e) Más simple que el sistema magnético.

Desventajas

(a) La batería requiere mantenimiento regular.

(b) Si la batería no funciona correctamente, el motor no se puede arrancar.
