Tensiones en una carcasa cilíndrica gruesa.

La resistencia de materiales es una disciplina que se encarga de analizar las tensiones y deformaciones que se producen en componentes estructurales. En este artículo, nos adentraremos en el fascinante mundo de las tensiones en una carcasa cilíndrica gruesa, uno de los elementos más comunes y fundamentales en la ingeniería. Descubriremos cómo se distribuyen las tensiones en este tipo de estructuras y cómo afectan su comportamiento mecánico. ¡Prepárate para sumergirte en el apasionante mundo de la resistencia de materiales y desvelar los secretos de las tensiones en una carcasa cilíndrica gruesa!

Ya hemos hablado antes de los diferentes tipos de recipientes a presión. El cilindro grueso es uno de los tipos de camisa de cilindro que se utiliza para muchas aplicaciones, como por ejemplo: B. Los cañones de armas, los cilindros hidráulicos y los tubos están expuestos a presiones internas muy altas. En estas aplicaciones, el espesor de la pared debe ser grueso para soportar las altas presiones internas. En este artículo discutiremos cómo calcular las tensiones en una carcasa cilíndrica gruesa.


Tensiones en una carcasa cilíndrica gruesa.Tensiones en una carcasa cilíndrica gruesa.

En el artículo anterior, discutimos que las tensiones en paredes cilíndricas delgadas suponen que las tensiones de tracción se distribuyen uniformemente en toda la sección de la pared. Sin embargo, para carcasas cilíndricas gruesas, no se puede suponer que la tensión se distribuya uniformemente a lo largo de la sección de la pared. Desarrollan tensiones tanto tangenciales como radiales, cuyos valores dependen del radio del elemento considerado.


Tensiones en una carcasa cilíndrica gruesa.

La distribución de tensiones en una carcasa cilíndrica gruesa se muestra en la figura anterior. En la figura anterior, vemos que la tensión tangencial es máxima en la superficie interior y mínima en la superficie exterior del caparazón. La tensión radial es máxima en la superficie interior del cascarón y cero en la superficie exterior.


Para diseñar una carcasa cilíndrica gruesa para cualquier aplicación, como cañones de armas, cilindros hidráulicos y tuberías, debemos comprender algunas ecuaciones importantes. Esos son

  1. Ecuación coja
  2. La ecuación de Birnie
  3. La ecuación de Clavarino.
  4. ecuación de barlow

Para la figura anterior, supongamos

Roh = radio exterior de la carcasa cilíndrica
RI = radio interior de la carcasa cilíndrica
t = espesor de la camisa del cilindro = roh -RI
PAG = intensidad de la presión interna
µ = relación de Poisson
σt = tensión tangencial
σR = tensión radial

Ecuación coja

A partir del teorema de Lame, debemos hacer dos suposiciones para resolver los problemas del cilindro grueso.

  1. Se debe suponer que el material de la gruesa carcasa cilíndrica es homogéneo e isotrópico.
  2. El material está tensado dentro del límite elástico y está sujeto a la ley del gancho.
  3. Las secciones planas del cilindro perpendiculares al eje longitudinal permanecen planas bajo presión.
  4. Las fibras longitudinales de la carcasa cilíndrica están sometidas a la misma tensión.

Comparadores neumáticos o dispositivos de medición de presión.

Por favor habilite JavaScript

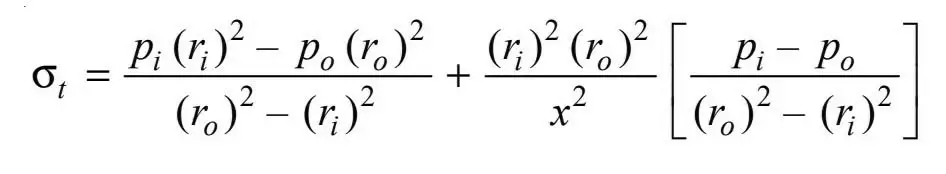

Tenemos la ecuación de Lames para las tensiones tangenciales en cada radio. X es dado por

Tensiones en una carcasa cilíndrica gruesa.

De la ecuación de Lames obtenemos las tensiones radiales en cada radio. X

Tensiones en una carcasa cilíndrica gruesa.

En este artículo sólo nos preocupamos de la presión interna que podemos sustituir PAGoh= 0


Por lo tanto, podemos reescribir las ecuaciones anteriores sustituyendo las PAGoh= 0 y PAGI tan fácil PAG

Tensiones en una carcasa cilíndrica gruesa.

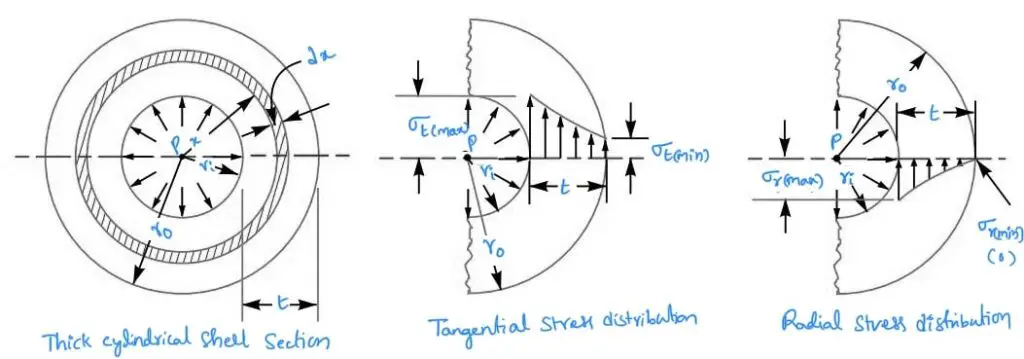

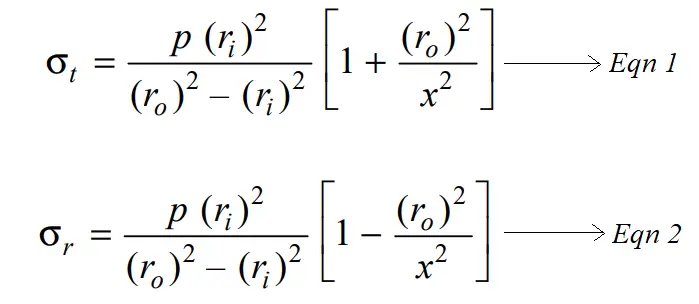

En el diagrama esquemático de la sección cilíndrica gruesa, podemos ver que las tensiones tangenciales son siempre tensiones de tracción, mientras que las tensiones radiales son tensiones de compresión.


La tensión tangencial es máxima en la superficie interior del cilindro. x = rI y la tensión tangencial es mínima en la superficie exterior del cilindro x = Roh

Podemos reescribir la ecuación de tensión tangencial anterior (Ecuación 1) sustituyendo los valores anteriores de x tanto para las condiciones máximas como para las mínimas.

Tensiones en una carcasa cilíndrica gruesa.

Asimismo, la tensión radial en la superficie interior del cilindro es máxima. x = rI y la tensión radial en la superficie exterior del cilindro es cero x = Roh

Podemos reescribir la ecuación de tensión radial anterior (Ecuación 2) sustituyendo los valores anteriores de x tanto para las condiciones máximas como para las mínimas.

σr(máx) = – p (comprimiendo)

σr(mín) = 0

Para diseñar una carcasa cilíndrica gruesa hecha de materiales frágiles como hierro fundido, acero duro y aluminio fundido con una carcasa abierta o cerrada, necesitamos diseñar la estructura de acuerdo con la teoría de falla de la tensión normal máxima.

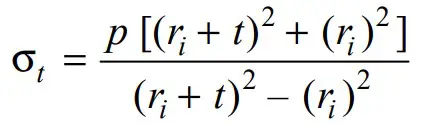

La tensión tangencial se puede escribir como:

Tensiones en una carcasa cilíndrica gruesa.

Sabemos el espesor de la pared. t= RohRI

Podemos escribir desde eso. Roh = RI + t

Podemos conectar esto a la ecuación anterior. obtenemos

Tensiones en una carcasa cilíndrica gruesa.

Y aún más simplificado

Tensiones en una carcasa cilíndrica gruesa.

Ésta es la ecuación para construir una carcasa cilíndrica gruesa únicamente para materiales frágiles. El valor de st para materiales frágiles, se puede asumir 0,125 veces la resistencia a la tracción (σ)tu). Para los materiales dúctiles, el diseño de la carcasa cilíndrica gruesa y la ecuación de Lame se modifican de acuerdo con la teoría del esfuerzo cortante máximo.

Según esta teoría del esfuerzo cortante máximo, el esfuerzo cortante máximo en cualquier punto es igual a la mitad de la diferencia algebraica de los esfuerzos principales máximo y mínimo en ese punto.

Tensiones en una carcasa cilíndrica gruesa.

El principio máximo en la superficie interior es

Tensiones en una carcasa cilíndrica gruesa.

y la tensión principal mínima en la superficie exterior es

σt(mín) = – pag

Podemos introducirlos en la siguiente ecuación para obtener el esfuerzo cortante máximo. también reemplazar Roh = RI + t

Tensiones en una carcasa cilíndrica gruesa.

Finalmente lo conseguimos

Tensiones en una carcasa cilíndrica gruesa.

El valor de la tensión cortante (τ) generalmente se toma como la mitad de la tensión de tracción (σ).t).

Por lo tanto, la expresión anterior se puede escribir de la siguiente manera

Tensiones en una carcasa cilíndrica gruesa.

Como podemos ver en la ecuación anterior, la PAG (La presión interna) en el denominador no debe ser igual o mayor que la tensión de trabajo permitida (σ).t o τ). Si PAG es igual o mayor que la tensión de trabajo permitida (σ).t o τ), entonces ningún espesor de la pared del cilindro evita la falla.


Por lo tanto, es imposible diseñar un cilindro para soportar una presión de fluido superior a la carga de trabajo permitida para un material determinado.

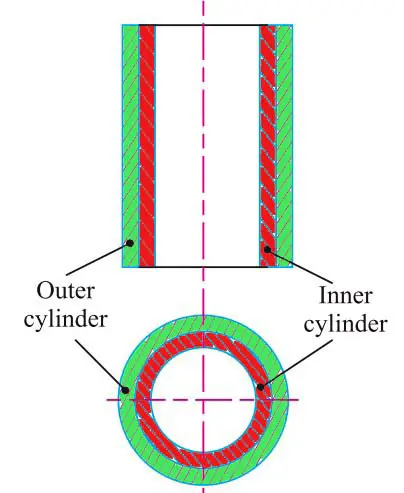

Para superar esta dificultad, utilizamos un diseño de cilindro compuesto. A continuación se muestra un esquema de un cilindro ensamblado tal como se ve.

Tensiones en una carcasa cilíndrica gruesa.

La ecuación de Birnie

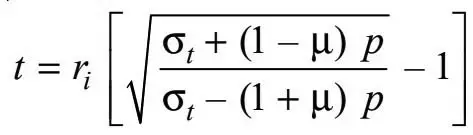

Para cilindros abiertos como cilindros de bombas, empujadores, cañones de armas, etc. fabricados de material dúctil como acero con bajo contenido de carbono, latón, bronce y aleaciones de aluminio, las tensiones permitidas no se pueden determinar a partir de la teoría de falla de tensión máxima. En tales casos, se utiliza la teoría de la máxima deformación. Según esta teoría, la falla ocurre cuando la deformación alcanza un límite equivalente a la ecuación de Birnie para el espesor de la pared de un cilindro.

Tensiones en una carcasa cilíndrica gruesa.

El valor de las tensiones máximas σ.t se puede tomar como 0,8 veces el límite elástico (σ).j).

La ecuación de Clavarino.

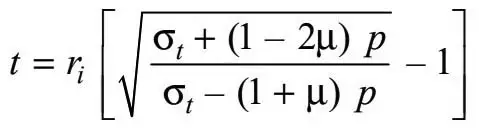

Esta ecuación también se basa en la teoría de falla por deformación máxima, pero se aplica a cilindros cerrados (o cilindros con cabezas) hechos de material dúctil. Según esta ecuación, el espesor de un cilindro es,

Tensiones en una carcasa cilíndrica gruesa.

También en este caso el valor de las tensiones máximas es σt se puede tomar como 0,8 veces el límite elástico (σ).j).

ecuación de barlow

Esta ecuación se utiliza generalmente para tuberías de petróleo y gas de alta presión. Según esta ecuación, el espesor de un cilindro es,
t = proht

También en este caso se puede suponer que el valor de las tensiones máximas σt es 0,8 veces el límite elástico (σy) de los materiales dúctiles. Sin embargo, para materiales frágiles, se puede considerar que la tensión máxima σt es 0,125 veces la resistencia a la tracción (σu), que es similar a la ecuación de Lames.

Diploma

Hemos discutido cómo encontrar las tensiones en la carcasa cilíndrica gruesa analizando cuatro ecuaciones diferentes para diferentes cilindros, como cilindros abiertos y cerrados, y para diferentes materiales, como materiales frágiles y dúctiles. Háganos saber lo que piensa acerca de estas ecuaciones para determinar el espesor de un cilindro para su aplicación.
