En el mundo de la metrología, los comparadores mecánicos juegan un papel fundamental. Estas herramientas de precisión nos permiten medir con exactitud objetos de diferentes formas y tamaños, asegurando así la calidad y precisión en diversas industrias. Si te preguntas qué son realmente los comparadores mecánicos y cómo funcionan, estás en el lugar correcto. En este artículo, exploraremos en detalle la importancia y funcionamiento de estos dispositivos, proporcionándote toda la información necesaria para comprender su papel en el mundo de la metrología.
Un comparador es un instrumento de precisión que se utiliza para comparar las dimensiones de un componente específico de la pieza de trabajo con el estándar de trabajo real. Hay diferentes tipos de comparadores disponibles.
Los comparadores mecánicos son comparadores que constan de medios mecánicos.
¿Qué medios mecánicos? ¿Es esta una pregunta para ti también?
Los medios mecánicos son palancas, engranajes, cremalleras y piñones. Dichos medios se utilizan para aumentar el movimiento de los medios y mejorar la precisión del instrumento.
¿Por qué necesitamos magnificación? ¿Y qué es la ampliación?
La ampliación no es más que multiplicar el pequeño movimiento del husillo/pistón/pasador para convertir ese movimiento en una escala grande que consta de múltiples divisiones (ejemplo: un dial).
Hay cuatro tipos de comparadores mecánicos disponibles.
- Medidor de reloj
- microcator johansson
- Comparador de láminas mecánico
- comparador sigma
Las ventajas y desventajas se analizan al final de este artículo.

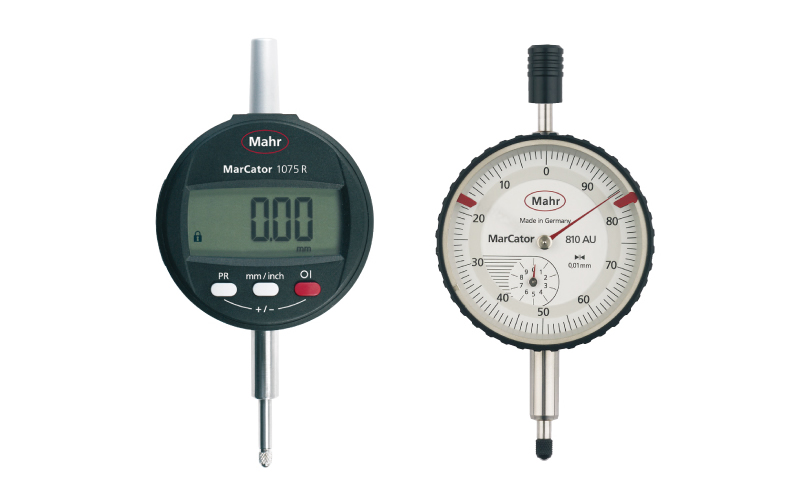

Medidor de reloj
El comparador se utiliza para medir con precisión medidas pequeñas.
Hay dos tipos de indicadores de cuadrante.
- Indicador de cuadrante tipo engranaje y piñón
- Comparador de palanca

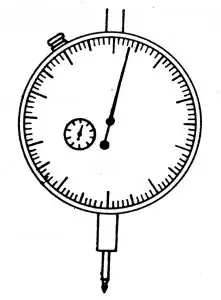

El comparador consta de las siguientes partes
- Elegir
- indicador
- el pistón
- Miniesfera
- Tornillo de bloqueo
- Mecanismo de ampliación (palanca/engranaje y piñón)
Continúe leyendo el artículo completo sobre indicadores de carátula aquí: Medidor de reloj
microcator johansson
Johansson Mikrokator fue desarrollado por primera vez por CE Johansson y en adelante se llamó Johansson Mikrokator.
En lugar de engranajes o piñón y cremallera, se utiliza una tira retorcida para magnificar el pequeño movimiento lineal del pistón hacia el indicador (puntero). Por lo que también se le puede denominar Comparador de tiras torcidas.
Hay otro nombre disponible para este comparador. Eso es movimiento abramson(Demasiados nombres, ¿verdad? ☺) Esto se debe a la ampliación mecánica desarrollada por H. Abramson.
Los componentes principales son una tira retorcida, una palanca articulada, una tira en voladizo y un pistón.

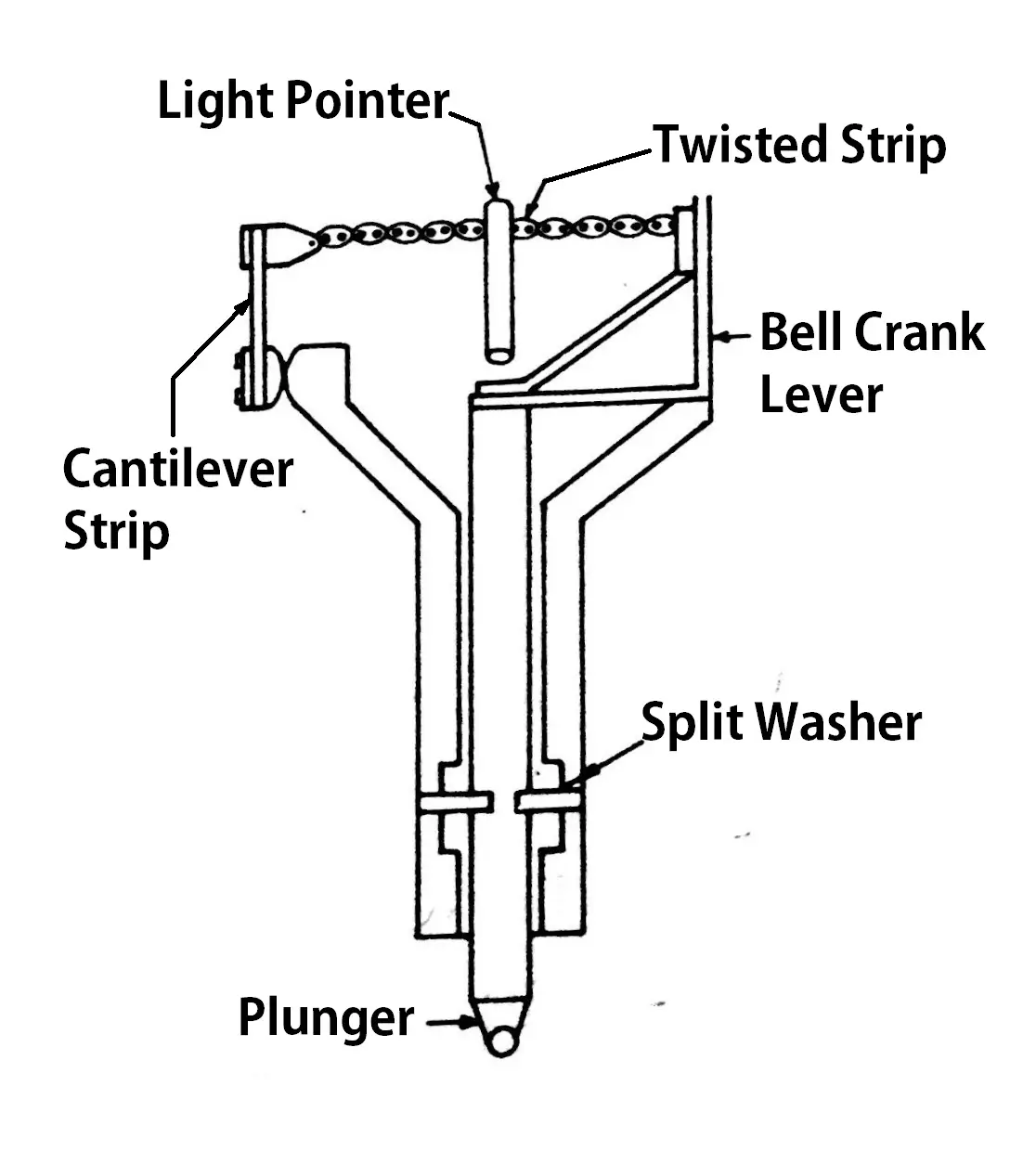

Tenga en cuenta la siguiente imagen.
Continúe leyendo el artículo completo sobre Johansson Mikrokator aquí: microcator johansson
Comparador de láminas mecánico
Que quieres decir con eso Junco ¿En el comparador de láminas mecánico? ¿También te has preguntado qué es?

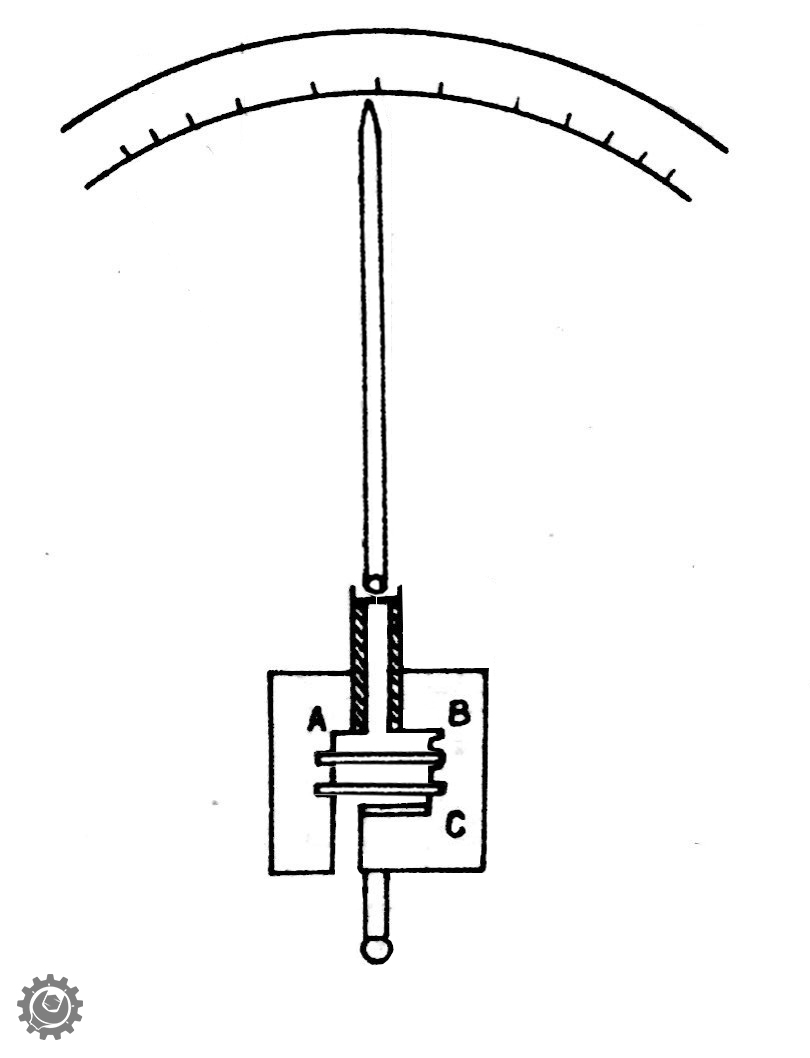

caña es un Varilla/eje de soporte largo. En los comparadores mecánicos tipo láminas utilizamos una serie de láminas para evitar contactos de fricción. Mire la siguiente imagen de un comparador de láminas mecánico.
Usamos cuatro lengüetas, dos bloques, un puntero, una escala (esfera) y un émbolo (husillo).
De las cuatro cañas, dos se colocaron verticalmente (D) y dos horizontalmente para conectar los dos bloques (A y B).
Aquí, el bloque «A» es un bloque fijo mientras que el bloque «B» es un bloque flotante.
De las dos lengüetas verticales, la vertical izquierda es fija y la vertical derecha es móvil y está conectada al bloque “B”.
Mira el GIF. Eso entenderá cómo funciona exactamente.
Lea el artículo completo sobre el comparador de caña aquí: Comparador de láminas mecánico.
comparador sigma
Este comparador Sigma también presenta un movimiento lineal de baja fricción como el comparador de láminas mecánico.
El número de piezas del comparador Sigma es mayor que el de otros tipos de comparadores mecánicos.
El comparador Sigma tiene un pistón, filo de cuchillo, bisagra de tira transversal, diafragma hendido, puntero y algunos otros componentes pequeños.

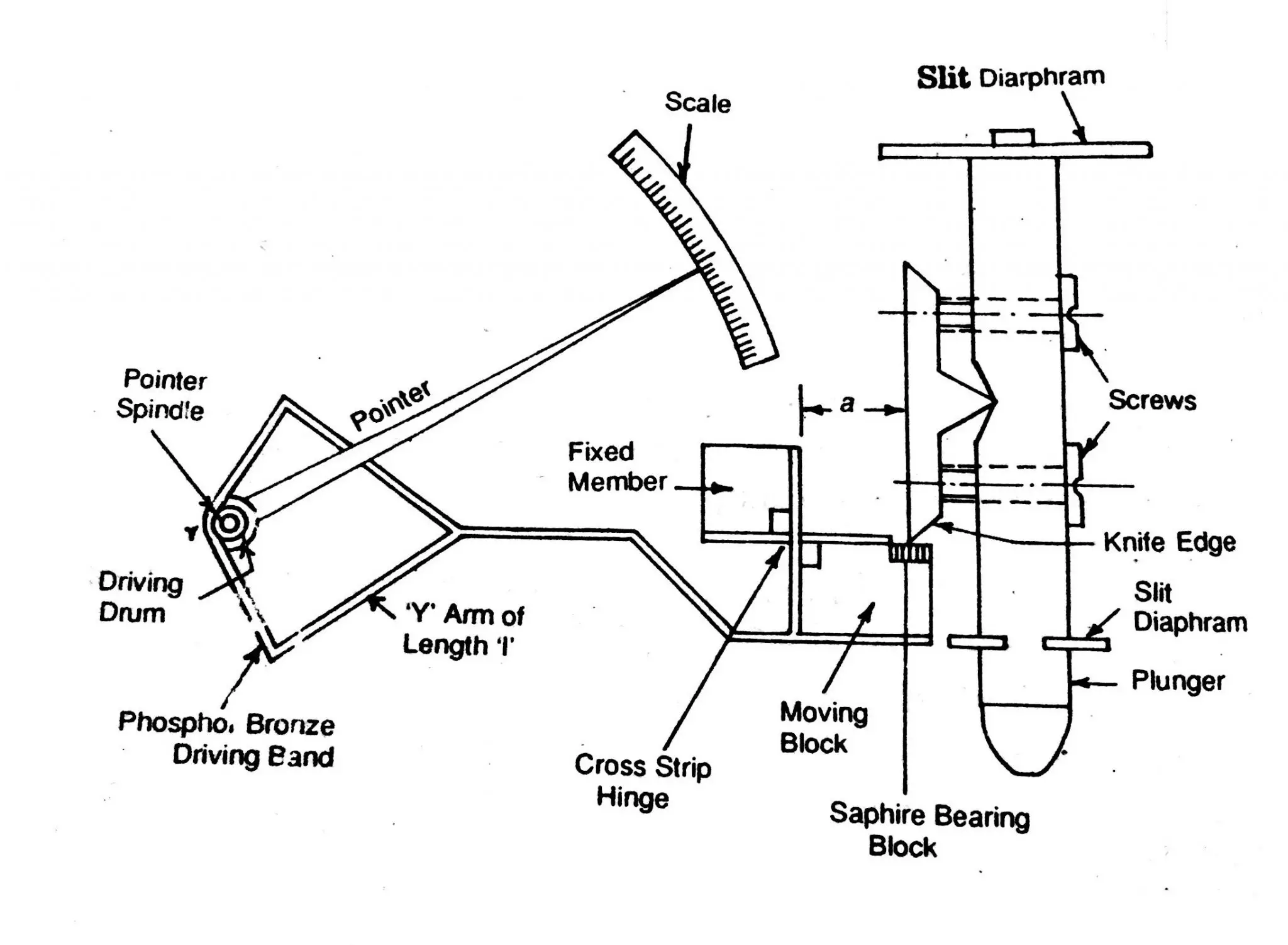

Vea el siguiente diagrama del comparador sigma.
Lea el artículo completo sobre Sigma Comparator aquí: comparador sigma.
Estos son los comparadores mecánicos disponibles. Veamos las ventajas y desventajas de los comparadores mecánicos.
Las ventajas de los comparadores mecánicos.
- Estos son económicos y más baratos que los otros instrumentos.
- Estos comparadores mecánicos no consumen recursos como electricidad, aire o aceite.
- Fácil de manejar y de diseño robusto y compacto.
- Son portátiles.
Las desventajas de los comparadores mecánicos.
- Debido a las partes móviles, la precisión tiende a ser menor que la de otros tipos de comparadores, como por ejemplo: B. comparadores ópticos.
- Los errores de paralaje pueden ocurrir porque el puntero se mueve a través de la escala y nuestros ojos lo hacen sin que nos demos cuenta del error.
- El alcance de este instrumento se limita a una aplicación específica.
PC: Metrología por M.Mahajan (imágenes modificadas)
[automatic_youtube_gallery type=»search» search=» ¿Qué son los comparadores mecánicos? | Metrología
» limit=»1″]
Los Comparadores Mecánicos: Tipos y Ventajas y Desventajas
Un comparador es un instrumento de precisión utilizado para comparar las dimensiones de un componente de una pieza de trabajo con un patrón de trabajo estándar. Existen diferentes tipos de comparadores disponibles, pero en este artículo nos centraremos en los comparadores mecánicos.
¿Qué significa «mecánico»?
Los comparadores mecánicos están compuestos por medios mecánicos, como palancas, engranajes, cremalleras y piñones, que se utilizan para amplificar el movimiento y mejorar la precisión del instrumento.
¿Por qué necesitamos amplificación y qué es?
La amplificación es simplemente multiplicar el pequeño movimiento del husillo o émbolo para convertir este movimiento en una escala grande, compuesta por varias divisiones (por ejemplo, un dial).
Tipos de comparadores mecánicos
Hay cuatro tipos de comparadores mecánicos disponibles:
- Dial Indicator: Se utiliza para medir pequeñas dimensiones con precisión.
- Johansson Mikrokator: Utiliza una tira retorcida en lugar de engranajes o cremalleras para amplificar el pequeño movimiento lineal del émbolo al indicador (puntero).
- Comparador mecánico tipo Reed: Utiliza varios vástagos para evitar el contacto por fricción y lograr una medición precisa.
- Comparador Sigma: Ofrece un movimiento lineal sin fricción al igual que el comparador mecánico tipo Reed, pero contiene más componentes.
Para obtener más información sobre cada uno de estos comparadores mecánicos, haga clic en los enlaces proporcionados en los títulos respectivos.
Ventajas y Desventajas de los Comparadores Mecánicos
Ventajas:
- Son más económicos y más baratos que otros instrumentos de medición.
- No requieren recursos como electricidad, aire u aceite para funcionar.
- Son fáciles de manejar y tienen un diseño robusto y compacto.
- Son portátiles.
Desventajas:
- Debido a las partes móviles, tienden a ser menos precisos que otros tipos de comparadores, como los comparadores ópticos.
- Puede producirse un error de paralaje debido al movimiento del puntero sobre la escala, sin que nosotros lo observemos.
- El rango de aplicación de este instrumento está limitado a casos específicos.
Esperamos que este artículo te haya proporcionado una comprensión básica de los comparadores mecánicos y sus diferentes tipos, así como sus ventajas y desventajas. Si te interesa obtener más detalles técnicos, te recomendamos leer las referencias externas mencionadas en el artículo. Happy reading!
